Zastosowanie
Tłumik kanałowy do elastycznych połączeń w systemach wentylacyjnych.
Zakres średnic
80 – 315 mm

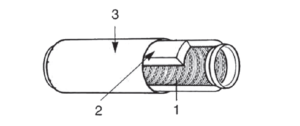

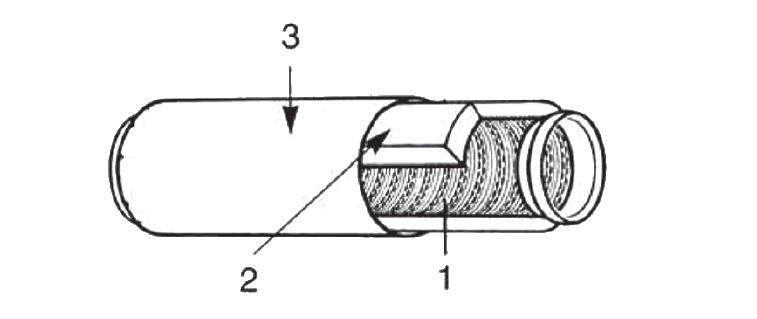

Wykonanie
Warstwa wewnętrzna: -1- elastyczna perforowana rura aluminiowa.
Warstwa środkowa: -2- wełna mineralna grubości 25 mm.
Warstwa zewnętrzna: -3- trudno zapalna i odporna na ścieranie folia aluminiowa.
Tłumik zakończony jest ułatwiającymi montaż, sztywnymi króćcami.
Tłumik dostarczany jest w formie ściśniętej, którą należy przy montażu rozciągnąć do pełnej długości aby osiągnąć pełny efekt absorpcji.
Długość standardowa
Od 0,3 m do max 0,6 m po rozciągnięciu lub od 0,6 m do max 1,2 m po rozciągnięciu.
| Typ | średnica kanału | materiał obudowy | temp. min. |
temp. max. | długość mm |
średnica mm |
| AKU-COMP 80/0.6 | 80 | 193 | -20 | 60 | 600 | 80 |
| AKU-COMP 100/0.6 | 100 | 193 | -20 | 60 | 600 | 100 |
| AKU-COMP 125/0.6 | 125 | 193 | -20 | 60 | 600 | 125 |
| AKU-COMP 160/0.6 | 160 | 193 | -20 | 60 | 600 | 160 |
| AKU-COMP 200/0.6 | 200 | 193 | -20 | 60 | 600 | 200 |
| AKU-COMP 250/0.6 | 250 | 193 | -20 | 60 | 600 | 250 |
| AKU-COMP 315/0.6 | 315 | 193 | -20 | 60 | 600 | 315 |
| AKU-COMP 80/1.2 | 80 | 193 | -20 | 60 | 1200 | 80 |
| AKU-COMP 100/1.2 | 100 | 193 | -20 | 60 | 1200 | 100 |
| AKU-COMP 125/1.2 | 125 | 193 | -20 | 60 | 1200 | 125 |
| AKU-COMP 160/1.2 | 160 | 193 | -20 | 60 | 1200 | 160 |
| AKU-COMP 200/1.2 | 200 | 193 | -20 | 60 | 1200 | 200 |
| AKU-COMP 250/1.2 | 250 | 193 | -20 | 60 | 1200 | 250 |
| AKU-COMP 315/1.2 | 315 | 193 | -20 | 60 | 1200 | 315 |

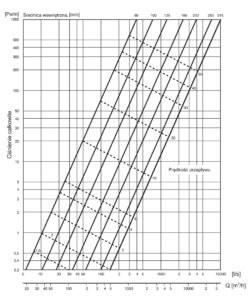

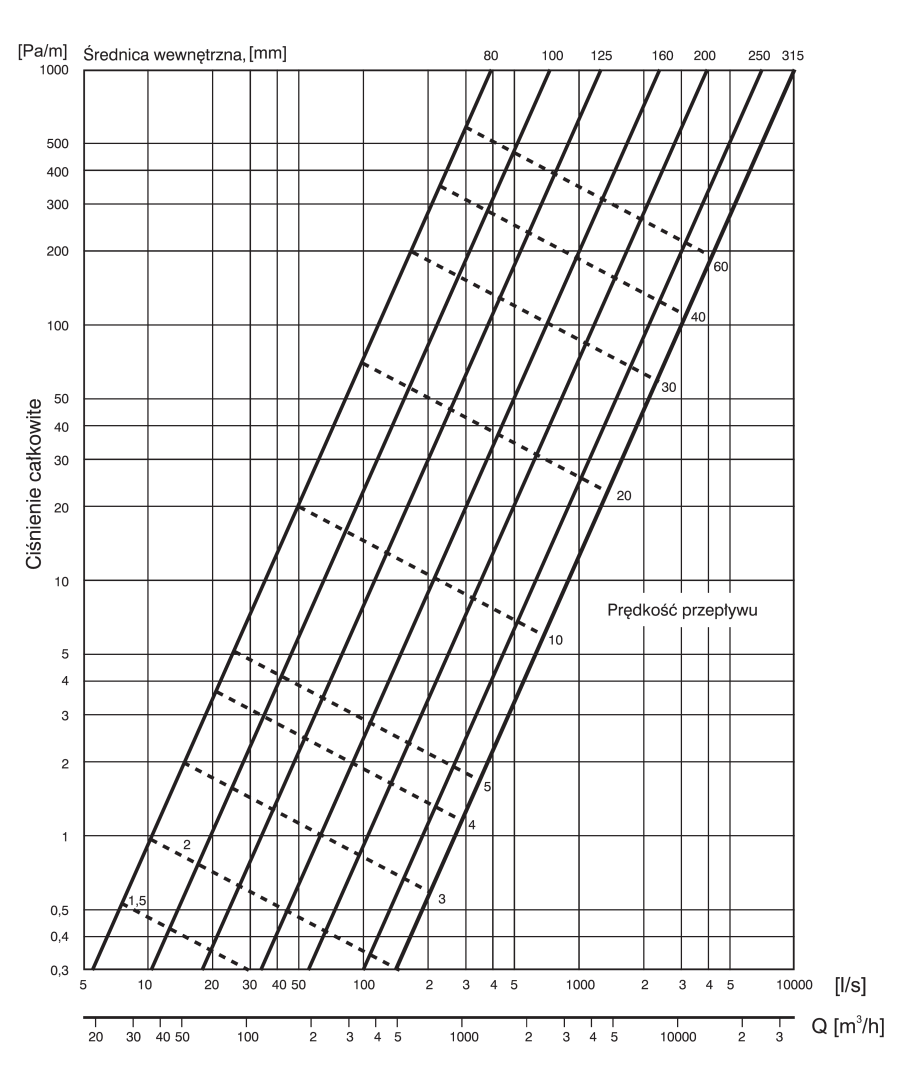

Opory przepływu
TŁUMIENIE [dB]
(dla prędkości 4 m/s)
| średnica | Tłumik długości 0,6 m (rozciągnięty i prosty) | ||||||
| [mm] | [Hz] | ||||||
| 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
| 80 | 14,9 | 20,2 | 23,5 | 20,8 | 25,1 | 31,3 | 20,1 |
| 100 | 18,9 | 17,9 | 22,9 | 24,1 | 22,8 | 9,8 | 7,5 |
| 125 | 16,4 | 16,6 | 20,1 | 22,7 | 20,0 | 7,9 | 6,4 |
| 160 | 13,0 | 15,0 | 16,4 | 17,2 | 15,1 | 7,3 | 6,0 |
| 200 | 12,1 | 14,9 | 13,2 | 14,0 | 16,4 | 6,4 | 6,4 |
| 250 | 10,3 | 14,7 | 10,0 | 10,5 | 12,5 | 5,7 | 4,7 |
| 315 | 13,8 | 10,5 | 7,3 | 8,9 | 9,8 | 5,4 | 4,0 |
| średnica | Tłumik długości 1,2 m (rozciągnięty i prosty) | ||||||
| [mm] | [Hz] | ||||||
| 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
| 80 | 18,9 | 30,9 | 32,2 | 29,0 | 32,8 | 39,2 | 23,5 |
| 100 | 15,4 | 25,7 | 28,2 | 27,8 | 30,7 | 15,8 | 11,9 |
| 125 | 21,5 | 31,9 | 26,7 | 27,2 | 27,4 | 13,4 | 7,8 |
| 160 | 17,7 | 29,6 | 25,9 | 24,9 | 27,2 | 14,5 | 11,5 |
| 200 | 23,8 | 27,2 | 19,4 | 20,0 | 22,0 | 10,4 | 9,9 |
| 250 | 20,5 | 22,8 | 17,3 | 20,8 | 20,3 | 9,4 | 9,1 |
| 315 | 22,1 | 19,6 | 13,9 | 18,8 | 16,9 | 8,2 | 6,0 |
