LFS
Producent
Venture Industries
Opis

Promieniowy wentylator niskociśnieniowy o napędzie bezpośrednim. Wentylatory LFS znajdują zastosowanie w dziedzinach wymagających precyzyjnego dawkowania powietrza oraz dobrej odporności na różnego rodzaju środki chemiczne.

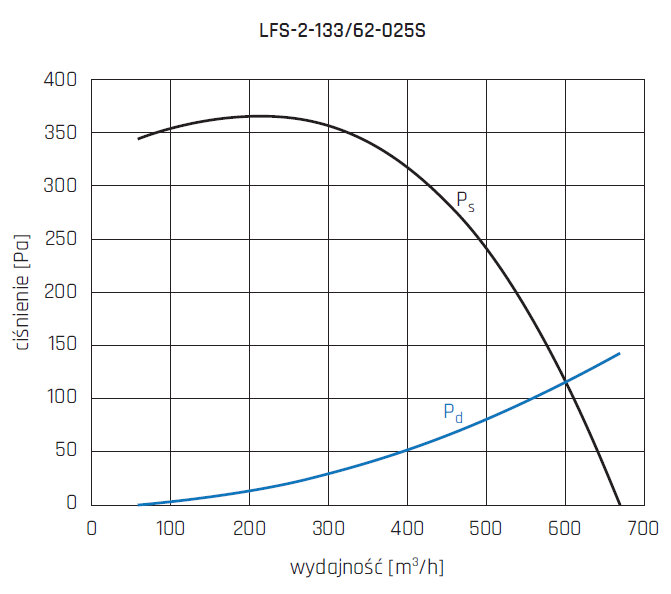

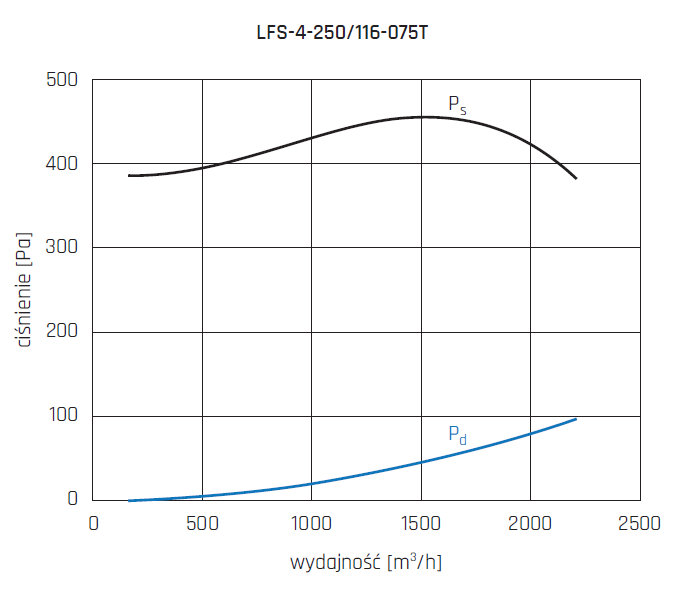

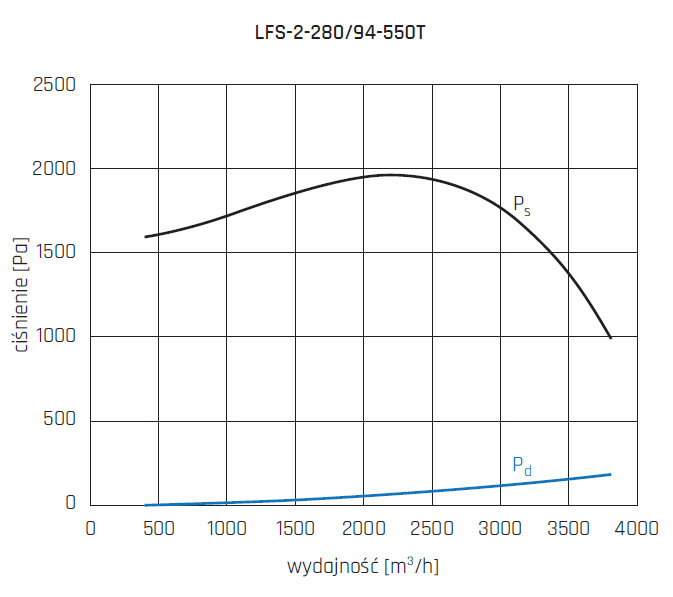

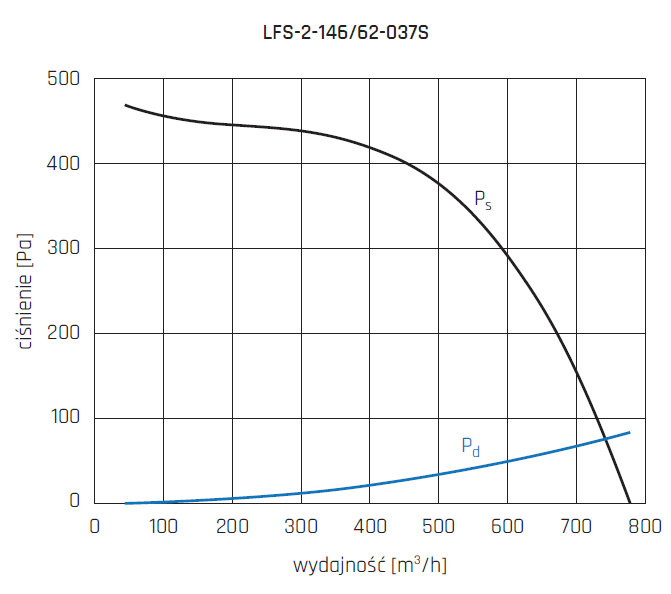

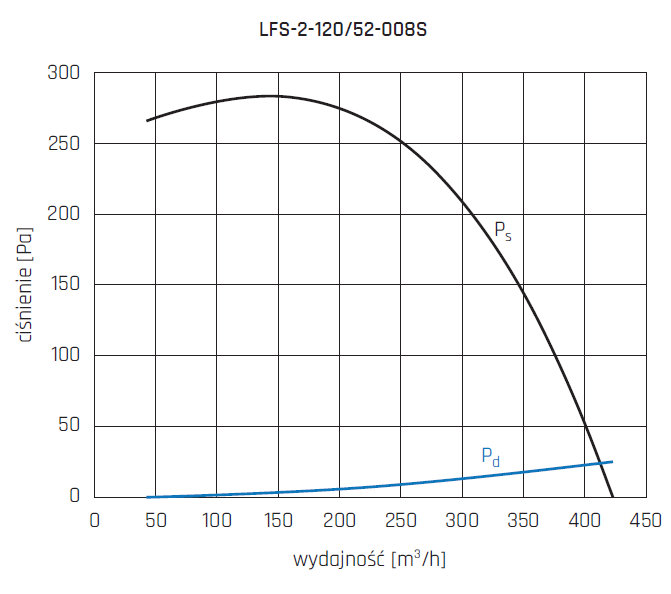

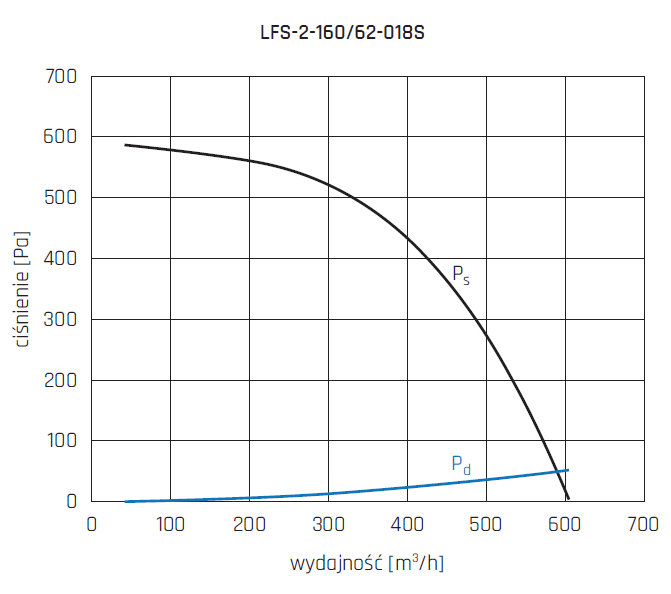

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

ZASTOSOWANIE
Wentylatory LFS znajdują zastosowanie:

  • w dziedzinach wymagających precyzyjnego dawkowania powietrza,
  • w dziedzinach wymagających dobrej odporności na różnego rodzaju środki chemiczne,
  • w szafach z chemikaliami, lub pomieszczeń znajdujących się w laboratoriach chemicznych,
  • w digestoriach, laboratoriach chemicznych,
  • przy obróbce tworzywa sztucznego, pakowania termokurczliwego.

KONSTRUKCJA

  • niskociśnieniowy wentylator promieniowy o napędzie bezpośrednim
  • wirnik nierdzewny z łopatkami pochylonymi do przodu, wyważany dynamicznie wg ISO 1940-1
  • obudowa spawana z blachy stalowej nierdzewnej 1.4301
  • tarcza dyspersyjna, rozpraszająca ciepło między obudową a silnikiem
  • maksymalna temperatura tłoczonego medium 200°C
  • temperatura otoczenia silnika od -20°C do +40°C
  • podstawa pod silnik w modelach 200-250
  • figura LG90

SILNIK ELEKTRYCZNY

  • asynchroniczny, jednofazowy, 230V, 50 Hz (o mocy do 0,55 kW)
  • asynchroniczny, trójfazowy, 230/400V, 50 Hz (o mocy do 3 kW)
  • asynchroniczny, trójfazowy, 400/690V, 50 Hz (o mocy 5,5 kW)
  • klasa sprawności IE3 – silniki trójfazowe (od mocy 0,75 kW)
    lub IE2 (poniżej mocy 0,75 kW)
  • klasa sprawności IE3 – silniki jednofazowe
  • klasa izolacji – F
  • stopień ochrony – IP55
  • do regulacji częstotliwościowej (silniki trójfazowe)
  • do regulacji napięciowej – silniki jednofazowe (wersja RU)

WYKONANIA SPECJALNE

  • dowolna figura LG/RD
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
  • silnik o innym stopniu ochrony IP
  • silnik wyposażony w czujniki lub dodatkowe chłodzenie
  • temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C
Typ wydajność max ciśnienie max moc
max		 prędkość obrotowa natężenie max napięcie poziom
ciś. akust.*		 temp.
min		 temp.
max		 masa
m3/h Pa W obr./min A V db(A) oC oC kg

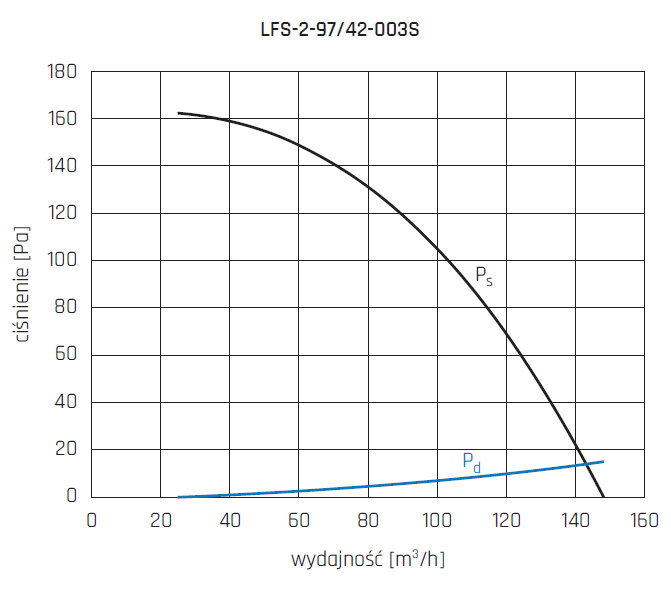

LFS-2-97/42-003S 148 165 30 2850 0.5 230 63 -20 40 4.1
LFS-2-120/52-008S 425 280 80 2760 0.75 230 69 -20 40 5.2
LFS-2-133/62-025S 660 360 250 2800 1.7 230 77 -20 40 9.8
LFS-2-146/62-037S 770 475 370 2800 2.4 230 75 -20 40 9.8
LFS-2-160/62-018S 605 585 180 2760 1.5 230 76 -20 40 8

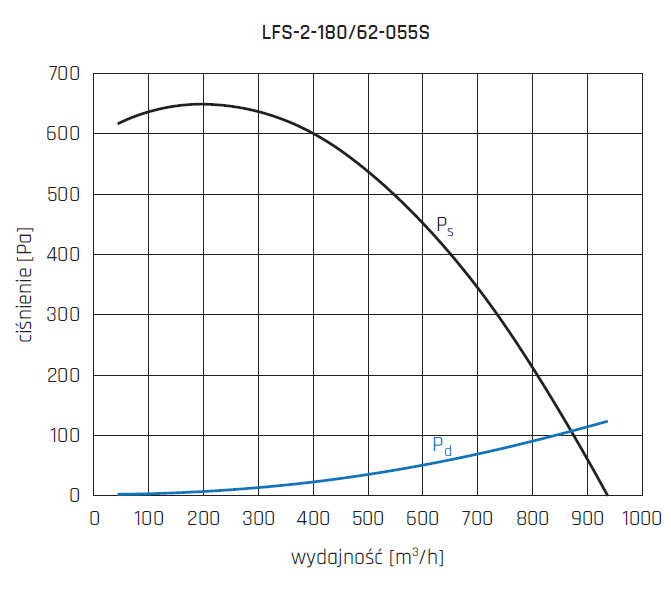

LFS-2-180/62-055S 930 665 550 2780 3.6 230 78 -20 40 10.5
LFS-2-133/62-025T 660 360 250 2780 0.65 400 77 -20 40 9.8
LFS-2-146/62-037T 770 550 370 2820 1 400 75 -20 40 10.7
LFS-2-160/62-018T 605 585 180 2760 0.5 400 76 -20 40 8
LFS-2-180/62-055T 930 665 550 2790 1.35 400 78 -20 40 9.8
LFS-2-200/74-150T 2300 990 1500 2880 3 400 81 -20 40 30

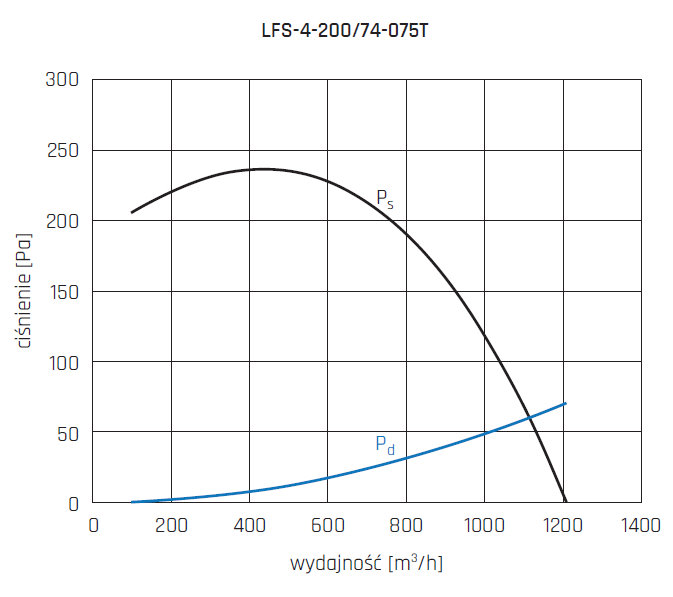

LFS-4-200/74-075T 1200 240 750 1430 2.1 400 76 -20 40 28
LFS-2-250/116-550T 4380 1800 5500 2890 9.8 400 84 -20 40 49
LFS-4-250/116-075T 2210 455 750 1430 2.1 400 79 -20 40 51
LFS-2-280/94-550T 3800 1980 5500 2890 9.8 400 87 -20 40 70

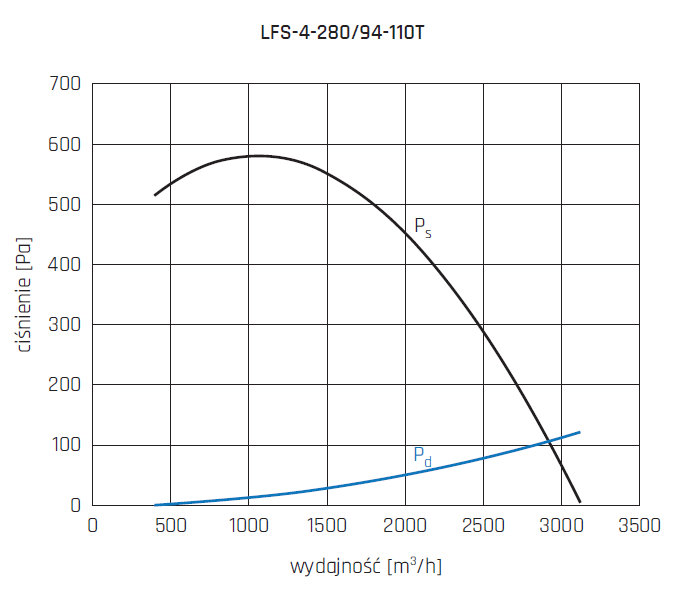

LFS-4-280/94-110T 3100 580 1100 1425 2.5 400 82 -20 40 50

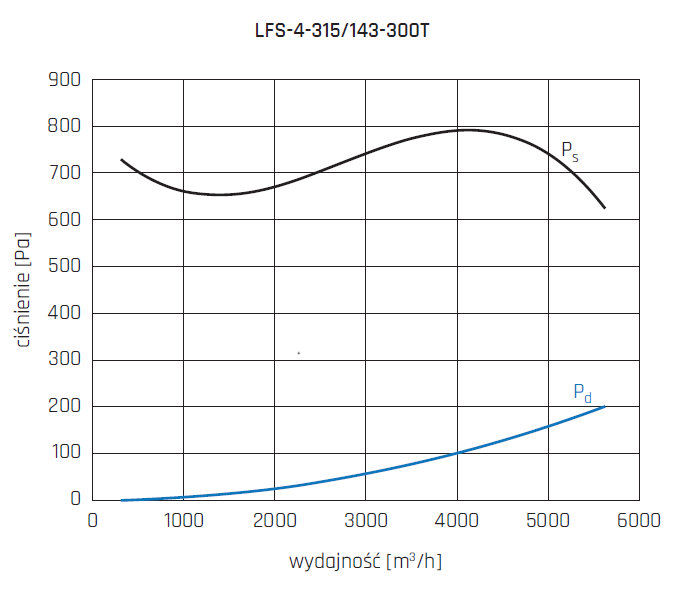

LFS-4-315/143-300T 5600 795 3000 1425 2.5 400 86 -20 40 70

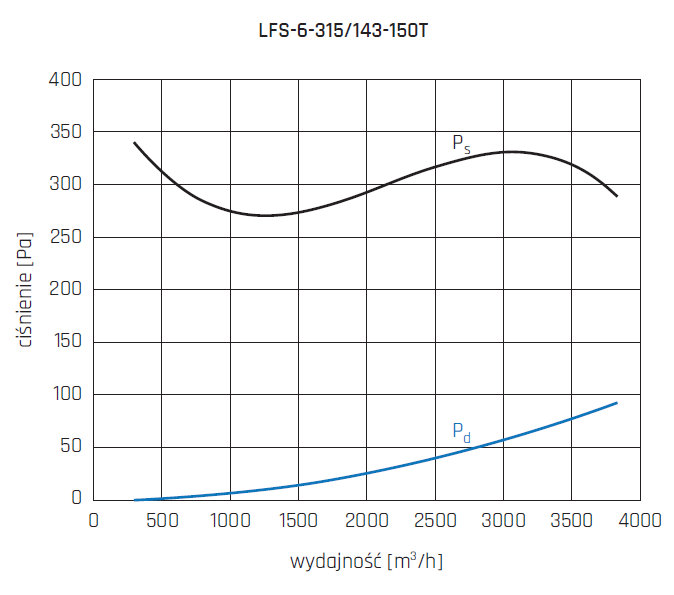

LFS-6-315/143-150T 3900 340 1500 930 4.2 400 83 -20 40 70

* mierzony w odległości 1.5m od wentylatora.

Typ A B C Ød1 Ød2 ØD E F M1 M2 S T
mm mm mm mm mm mm mm mm mm mm mm mm
LFS-2-97/42-003S 179 147 306 102 116 102 108 67 30 30 120 61
LFS-2-120/52-008S 222 210 333 152 164 152 122 90 30 30 172 74
LFS-2-160/62-018S 316 276 355 152 164 152 175 127 50 50 213 87
LFS-2-160/62-018T 316 276 355 152 164 152 175 127 50 50 213 87

Typ A B C Ød1 Ød2 ØD E F M1
mm mm mm mm mm mm mm mm mm
LFS-2-133/62-025S 268 354 379 124 139 124 145 212 30
LFS-2-146/62-037S 286 367 379 152 167 152 151 212 30
LFS-2-133/62-025T 268 354 379 124 139 124 145 212 30
LFS-2-146/62-037T 286 367 379 152 167 152 151 212 30
LFS-2-200/74-150T 418 513 498 198 218 198 230 260 50
LFS-4-200/74-075T 418 503 464 198 218 198 230 290 50
LFS-2-250/116-550T 469 584 634 248 280 248 252 332 50
LFS-4-250/116-075T 469 552 554 248 280 248 252 300 50
LFS-2-280/94-550T 479 587 600 278 300 278 266 332 50
LFS-4-280/94-110T 479 565 600 278 300 278 266 310 50
LFS-4-315/143-300T 603 780 652 330 382 330 305 423 50
LFS-6-315/143-150T 595 771 638 330 382 330 305 423 50
Typ M2 N1 N2 N3 N4 N5 N6
mm mm mm mm mm mm mm
LFS-2-133/62-025S 30 25 175 0 0 200 294
LFS-2-146/62-037S 30 25 175 0 0 200 294
LFS-2-133/62-025T 30 25 175 0 0 200 294
LFS-2-146/62-037T 30 25 175 0 0 200 294
LFS-2-200/74-150T 50 25 135 255 0 280 334
LFS-4-200/74-075T 50 25 140 255 0 280 314
LFS-2-250/116-550T 50 30 130 230 380 410 414
LFS-4-250/116-075T 50 30 130 230 380 410 414
LFS-2-280/94-550T 50 30 130 230 380 410 418
LFS-4-280/94-110T 50 30 130 230 380 410 418
LFS-4-315/143-300T 50 30 130 230 380 410 431
LFS-6-315/143-150T 50 30 130 230 380 410 424
Typ P1 P2 P3 S T X2 ØO2
mm mm mm mm mm mm mm
LFS-2-133/62-025S 220 250 270 308 80 4 10
LFS-2-146/62-037S 220 250 270 322 80 4 10
LFS-2-133/62-025T 220 250 270 308 80 4 10
LFS-2-146/62-037T 220 250 270 322 80 4 10
LFS-2-200/74-150T 250 280 300 443 113 6 10
LFS-4-200/74-075T 250 280 300 443 113 6 10
LFS-2-250/116-550T 234 280 320 483 140 8 12
LFS-4-250/116-075T 234 280 320 451 140 8 12
LFS-2-280/94-550T 234 280 320 498 123 8 12
LFS-4-280/94-110T 234 280 320 476 123 8 12
LFS-4-315/143-300T 234 280 320 641 179 8 12
LFS-6-315/143-150T 234 280 320 640 179 8 12

Typ A B C Ød1 Ød2 ØD E
mm mm mm mm mm mm mm
LFS-2-180/62-055S 316 276 390 152 164 152 183
LFS-2-180/62-055T 316 276 390 152 164 152 183
Typ F M1 M2 N1 N2 N3 N4
mm mm mm mm mm mm mm
LFS-2-180/62-055S 127 50 50 13 103 116 236
LFS-2-180/62-055T 127 50 50 13 103 116 236
Typ P1 P2 S1 S2 T Y Z
mm mm mm mm mm mm mm
LFS-2-180/62-055S 115 142 213 56 87 3 7
LFS-2-180/62-055T 115 142 213 56 87 3 7
