Szeroki typoszereg nagrzewnic LEO pozwala precyzyjnie dobrać urządzenie do warunków panujących na obiekcie.
Nagrzewnice wodne LEO zostały wyposażone w nowszej generacji wentylator 3-biegowy, z charakterystyką pracy pozwalającą na szerszy zakres regulacji wydajności, a tym samym mocy grzewczej nagrzewnic. To większa funkcjonalność
i lepsze parametry pracy.
Nowy typoszereg składa się z 8 modeli urządzeń w 3 wielkościach i 3 wariantach obudowy (EPP, obudowa malowana proszkowo na dowolny RAL oraz ze stali nierdzewnej).
Nagrzewnica wodna przeznaczona do montażu wewnątrz pomieszczeń o szerokim zakresie mocy grzewczych: 0,7 – 121 kW. Obudowa została wykonana z lekkiego
i wytrzymałego materiału EPP (spieniony polipropylen).
Specjalnie zaprojektowana konsola umożliwia montaż pionowy urządzenia na wąskich słupach i przegrodach. Mocowana do aparatu pionowo umożliwia jego montaż równolegle pod różnymi kątami ściany. Specjalne uchwyty podstropowe pozwalają na montaż podsufitowy.
Aparaty LEO współpracują również z komorami mieszania tworząc najprostszy system wentylacji mechanicznej. Więcej informacji o kompleksowych rozwiązaniach grzewczo-wentylacyjnych obiektów znajduje się w zakładce System FLOWAIR.
Urządzenia LEO znajdują zastosowanie w obiektach przemysłowych i usługowych o średnich i dużych kubaturach np.: centra logistyczne, hale przemysłowe, magazyny, pawilony handlowe itp.
Dostępne są dwa rodzaje regulacji dla nagrzewnicy LEO:
dowiedz się wię
Na zapytanie dostępne są również urządzenia w obudowie INOX i w stali malowanej proszkowo.
FLOWAIR poprzez współpracę z niezależnym, międzynarodowym, akredytowanym laboratorium badawczym gwarantuje rzeczywiste parametry techniczne.

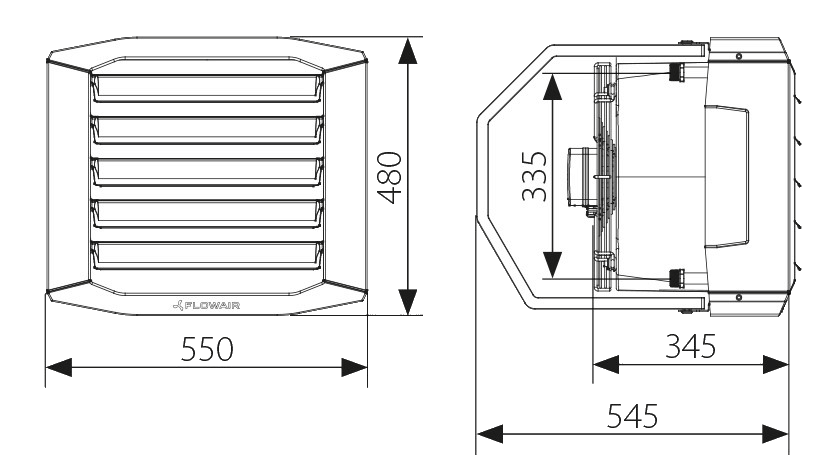

| LEO S1 | LEO S2 | LEO S3 | |||||||
| Bieg | III | II | I | III | II | I | III | II | I |
| Max. strumień przepływu powietrza [m3/h] | 2300 | 1900 | 1500 | 2000 | 1600 | 1250 | 1800 | 1400 | 1000 |
| Zakres mocy grzewczej [kW] | 0,7 – 12,8 | 2,1 – 26,5 | 1,7 – 32,7 | ||||||
| Nominalna moc grzewcza (70/50/16oC) | 4,5 | 10,2 | 12,3 | ||||||
| Zasilanie [V/Hz] | 230/50 | ||||||||
| Max. pobór prądu [A] | 0,5 | 0,4 | 0,3 | 0,6 | 0,4 | 0,3 | 0,6 | 0,4 | 0,3 |
| Max. pobór mocy [W] | 120 | 90 | 70 | 130 | 90 | 70 | 130 | 90 | 70 |
| IP / Klasa izolacji | 54/F | ||||||||
| Poziom ciśnienia akustycznego 5m [dB(A)]* | 56,3 | 50,7 | 43,9 | 56,3 | 50,7 | 43,9 | 56,3 | 50,7 | 43,9 |
| Poziom mocy akustycznej [dB(A)]** | 71,4 | 65,8 | 59,0 | 71,4 | 65,8 | 59,0 | 71,4 | 65,8 | 59,0 |
| Zasięg poziomy izotermiczny [m]*** | 16,0 | 13,0 | 10,0 | 14,0 | 11,0 | 8,5 | 12,5 | 9,5 | 7,0 |
| Zasięg pionowy nieizotermiczny [m]**** | 6,0 | 5,1 | 4,1 | 5,3 | 4,4 | 3,5 | 4,9 | 3,9 | 2,9 |
| Max. temp. wody grzewczej [oC] | 120 | ||||||||
| Max. ciśnienie robocze [MPa] | 1,6 | ||||||||
| Przyłącze [”] | 1/2 | ||||||||
| Rodzaj obudowy | EPP – spieniony polipropylen | ||||||||
| Kolor | Szary (zbliżony do RAL 9007) | ||||||||
| Środowisko pracy | Wewnątrz pomieszczeń | ||||||||
| Max. temperatura pracy [oC] | 60 | ||||||||
| Pozycja pracy | Dowolna | ||||||||
| Masa urządzenia [kg] | 9,5 | 10,4 | 10,8 | ||||||
| Masa urządzenia napełnionego wodą [kg] | 10,2 | 11,6 | 12,2 | ||||||
* zgodnie z normą PN-EN ISO3744
** poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500m3, w odległości 5 m od urządzenia
*** zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s
**** zasięg pionowy strumienia nieizotermicznego przy ΔT = 5oC, przy prędkości granicznej 0,5 m/s
Zakres mocy grzewczych określony przy parametrach:
min. – I bieg wentylatora, temperatura czynnika grzewczego 40/30oC, temperatura powietrza na wlocie do urzadzenia 20oC.
max. – III bieg wentylatora, temperatura czynnika grzewczego 120/90oC, temperatura powietrza na wlocie do urzadzenia 0oC.

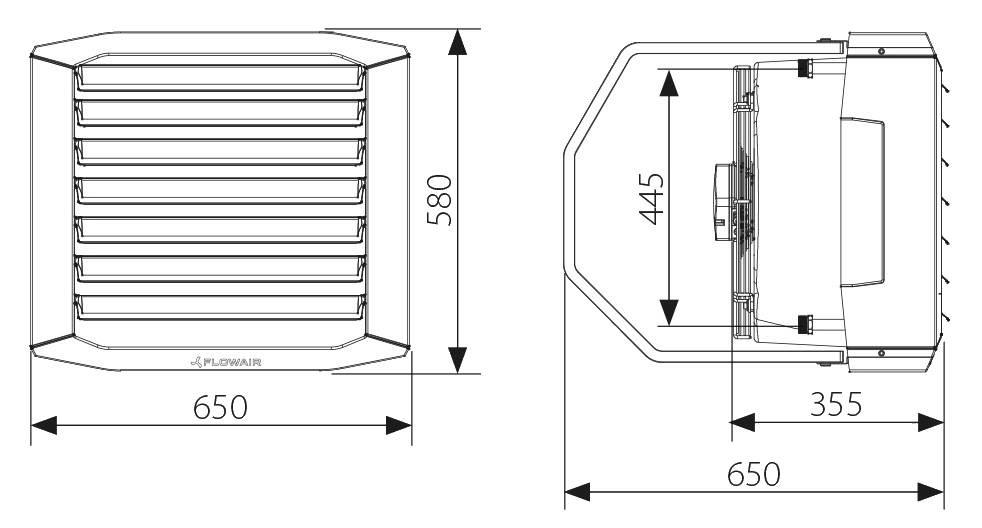

| LEO L1 | LEO L2 | LEO L3 | |||||||
| Bieg | III | II | I | III | II | I | III | II | I |
| Max. strumień przepływu powietrza [m3/h] | 4250 | 2800 | 1700 | 3800 | 2400 | 1400 | 3400 | 2100 | 1200 |
| Zakres mocy grzewczej [kW] | 1,3 – 32,3 | 2,2 – 50,4 | 3,2 – 65,2 | ||||||
| Nominalna moc grzewcza (70/60/16oC) | 11,7 | 19,1 | 25,6 | ||||||
| Zasilanie [V/Hz] | 230/50 | ||||||||
| Max. pobór prądu [A] | 1,4 | 1,2 | 0,6 | 1,5 | 1,2 | 0,6 | 1,5 | 1,2 | 0,6 |
| Max. pobór mocy [W] | 330 | 240 | 120 | 340 | 240 | 120 | 340 | 240 | 120 |
| IP / Klasa izolacji | 54/F | ||||||||
| Poziom ciśnienia akustycznego 5m [dB(A)]** | 64,1 | 54,5 | 42,1 | 64,1 | 54,5 | 42,1 | 64,1 | 54,5 | 42,1 |
| Poziom mocy akustycznej [dB(A)]* | 79,2 | 69,6 | 57,2 | 79,2 | 69,6 | 57,2 | 79,2 | 69,6 | 57,2 |
| Zasięg poziomy izotermiczny [m]*** | 24,0 | 15,0 | 9,5 | 21,5 | 13,0 | 8,0 | 19,0 | 11,5 | 6,5 |
| Zasięg pionowy nieizotermiczny [m]**** | 8,3 | 5,6 | 3,7 | 7,5 | 4,9 | 3,1 | 6,8 | 4,4 | 2,8 |
| Max. temp. wody grzewczej [oC] | 120 | ||||||||
| Max. ciśnienie robocze [MPa] | 1,6 | ||||||||
| Przyłącze [”] | 3/4 | ||||||||
| Rodzaj obudowy | EPP – spieniony polipropylen | ||||||||
| Kolor | Szary (zbliżony do RAL 9007) | ||||||||
| Środowisko pracy | Wewnątrz pomieszczeń | ||||||||
| Max. temperatura pracy [oC] | 60 | ||||||||
| Pozycja pracy | Dowolna | ||||||||
| Masa urządzenia [kg] | 14,9 | 16,2 | 17,8 | ||||||
| Masa urządzenia napełnionego wodą [kg] | 15,9 | 18,2 | 20,5 | ||||||
* zgodnie z normą PN-EN ISO3744
** poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500m3, w odległości 5 m od urządzenia
*** zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s
**** zasięg pionowy strumienia nieizotermicznego przy ΔT = 5oC, przy prędkości granicznej 0,5 m/s
Zakres mocy grzewczych określony przy parametrach:
min. – I bieg wentylatora, temperatura czynnika grzewczego 40/30oC, temperatura powietrza na wlocie do urzadzenia 20oC.
max. – III bieg wentylatora, temperatura czynnika grzewczego 120/90oC, temperatura powietrza na wlocie do urzadzenia 0oC.

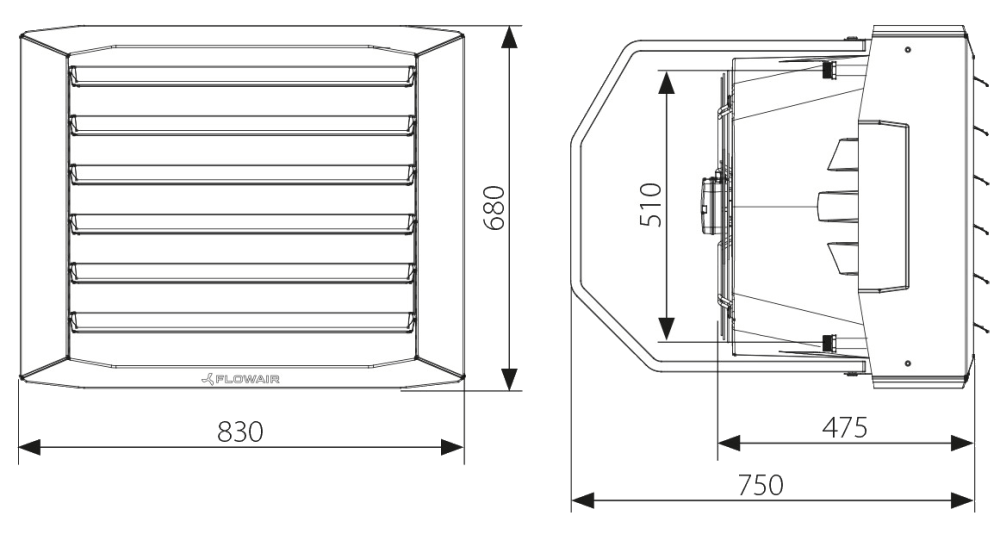

| LEO XL 2 | LEO XL 3 | |||||
| Bieg | III | II | I | III | II | I |
| Max. strumień przepływu powietrza [m3/h] | 5800 | 4600 | 2900 | 5300 | 4100 | 2500 |
| Zakres mocy grzewczej [kW] | 6,6 – 94,0 | 8,3 – 121,0 | ||||
| Nominalna moc grzewcza (70/50/16oC) | 36,5 | 48,1 | ||||
| Zasilanie [V/Hz] | 230/50 | |||||
| Max. pobór prądu [A] | 2,3 | 1,8 | 1,4 | 2,4 | 1,8 | 1,4 |
| Max. pobór mocy [W] | 520 | 370 | 270 | 550 | 370 | 270 |
| IP / Klasa izolacji | 54/F | |||||
| Poziom ciśnienia akustycznego 5m [dB(A)]** | 67,5 | 61,1 | 52,3 | 67,5 | 61,1 | 52,3 |
| Poziom mocy akustycznej [dB(A)]* | 82,6 | 76,2 | 67,8 | 82,6 | 76,2 | 67,8 |
| Zasięg poziomy izotermiczny [m]*** | 26,0 | 20,5 | 13,0 | 23,5 | 18,0 | 11,0 |
| Zasięg pionowy nieizotermiczny [m]**** | 8,5 | 7 | 4,7 | 7,7 | 6,2 | 4,1 |
| Max. temp. wody grzewczej [oC] | 120 | |||||
| Max. ciśnienie robocze [MPa] | 1,6 | |||||
| Przyłącze [”] | 3/4 | |||||
| Rodzaj obudowy | EPP – spieniony polipropylen | |||||
| Kolor | Szary (zbliżony do RAL 9007) | |||||
| Środowisko pracy | Wewnątrz pomieszczeń | |||||
| Max. temperatura pracy [oC] | 60 | |||||
| Pozycja pracy | Dowolna | |||||
| Masa urządzenia [kg] | 23,2 | 26,2 | ||||
| Masa urządzenia napełnionego wodą [kg] | 25,9 | 30,3 | ||||
* zgodnie z normą PN-EN ISO3744
** poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500m3, w odległości 5 m od urządzenia
*** zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s
**** zasięg pionowy strumienia nieizotermicznego przy ΔT = 5oC, przy prędkości granicznej 0,5 m/s
Zakres mocy grzewczych określony przy parametrach:
min. – I bieg wentylatora, temperatura czynnika grzewczego 40/30oC, temperatura powietrza na wlocie do urzadzenia 20oC.
max. – III bieg wentylatora, temperatura czynnika grzewczego 120/90oC, temperatura powietrza na wlocie do urzadzenia 0oC.

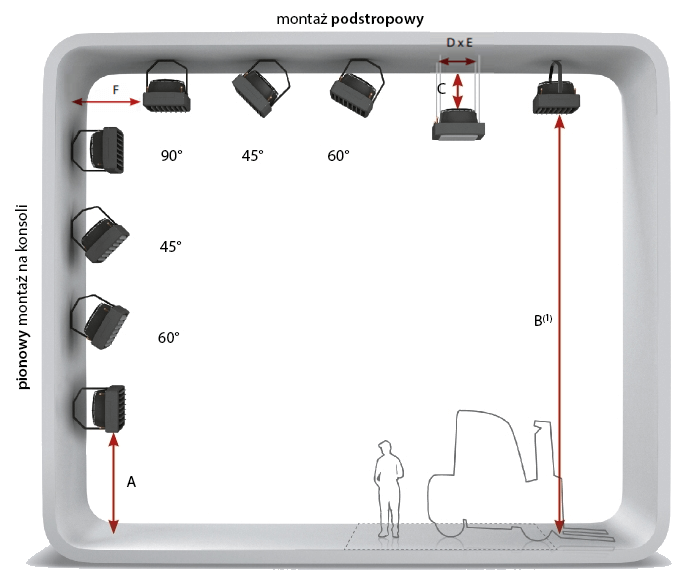

Nagrzewnice LEO mogą być montowane w dowolnej pozycji do przegród pionowych i poziomych budynku. W tym celu została zaprojektowana specjalna konsola montażowa, która daje możliwość montażu pionowego lub poziomego, pod kątem 30° lub 45° do przegrody.
Urządzenia posiadają dołączone osobno ceowniki, dzięki którym możliwy jest montaż podstropowy.
(1) Przy pionowym ułożeniu kierownic powietrza. Przy montażu podstropowym wysokość montażu należy dobierać w zależności od zasięgu pionowego nieizotermicznego.
| A | B | C | D | E | F | |
| S1 | <3 | 2,5-7,0 | >0,3 | 0,415 | 0,415 | >0,5 |
| S2 | <3 | 2,5-6,0 | >0,3 | 0,415 | 0,415 | >0,5 |
| S3 | <3 | 2,5-6,0 | >0,3 | 0,415 | 0,415 | >0,5 |
| L1 | 2,5-8 | 2,5-9,5 | >0,3 | 0,515 | 0,515 | >0,5 |
| L2 | 2,5-8 | 2,5-8,5 | >0,3 | 0,515 | 0,515 | >0,5 |
| L3 | 2,5-8 | 2,5-8,0 | >0,3 | 0,515 | 0,515 | >0,5 |
| XL2 | 2,5-8 | 2,5-9,5 | >0,3 | 0,66 | 0,58 | >0,5 |
| XL3 | 2,5-8 | 2,5-9,0 | >0,3 | 0,66 | 0,58 | >0,5 |
 |
Ceowniki do montażu podstropowego (wyposażenie opcjonalne). Ułatwiają montaż podstropowy na szpilkach.
|
 |
Konsola obrotowa
Umożliwia łatwy montaż pod różnymi kątami do przegród pionowych i poziomowych. |

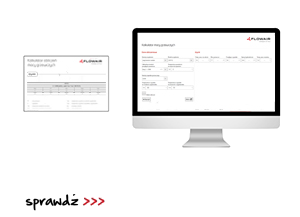

W celu obliczenia mocy grzewczych urządzeń, zapraszamy do skorzystania z kalkulatora poniżej:
