Konstrukcja
Chemoodporny wentylator dachowy z wylotem poziomym. Obudowa i płyta montażowa zostały wykonane z polietylenu (PE). Wentylator posiada wysokosprawny wirnik o łopatkach pochylonych do tyłu wykonany z polipropylenu (PP). Silnik znajduje się poza strumieniem przetłaczanego czynnika i został osłonięty daszkiem z tworzywa ABS. Urządzenie posiada zintegrowany bezobsługowy system uszczelnień labiryntowych dzięki którym łożysko jest całkowicie odizolowane od przetłaczanego medium. Wylot został zabezpieczony siatką ze stali nierdzewnej.
Napęd i sterowanie
Wentylatory zostały wyposażone w napęd bezpośredni realizowany przez asynchroniczne silniki indukcyjne zgodne IEC-34. IP55. Klasa izolacji F. Wykonanie standardowe: silniki trójfazowe jednobiegowe o napięciu zasilania 3~230/400V, 3~400/690V, 50Hz (Δ/Y), bez wbudowanych czujników temperatury uzwojeń typu PTC/TK, których prędkość obrotowa nie może być regulowana. Wykonanie z możliwością regulacji obrotów: silniki trójfazowe jednobiegowe o napięciu zasilania 3~230/400V, 3~400/690V, 50Hz (Δ/Y), z wbudowanymi czujnikami temperatury uzwojeń typu PTC/TK, których prędkość obrotowa może być regulowana przemiennikiem częstotliwości w zakresie 25-50Hz.
Uwaga. Czujniki temperatury uzwojeń typu PTC/TK należy uzgodnić przy zamówieniu. Czujniki nie stanowią samodzielnego zabezpieczenia termicznego. Końcówki należy podłączyć do stosownego przekaźnika ochrony termicznej np. U-EK230E, SET10, STDT16, przemiennika częstotliwości. Wyłączniki serwisowe, przekaźniki ochrony termicznej stanowią wyposażenie opcjonalne. Płyta stanowi konstrukcję wsporczą. Kanał wentylacyjny należy przyłączyć do zlokalizowanego pod płytą króćca o tolerancji nyplowej.
Przeznaczenie
Wentylatory LABBOR przeznaczone są do przetłaczania powietrza zawierającego gazy korozyjne i agresywne chemicznie o zawartości pyłu <5mg/m3 i maksymalnej temperaturze medium 60°C. Mogą pracować jako wyciągi z laboratoriów, digestoriów, w przemyśle chemicznym, farmaceutycznym, spożywczym, medycznym, elektrycznym, maszynowym, w obiektach użyteczności publicznej.

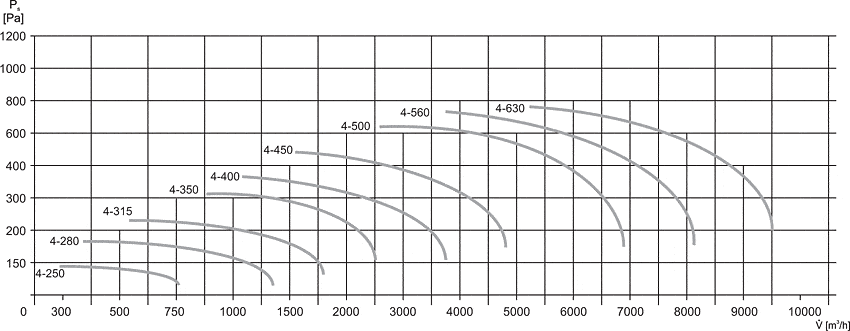

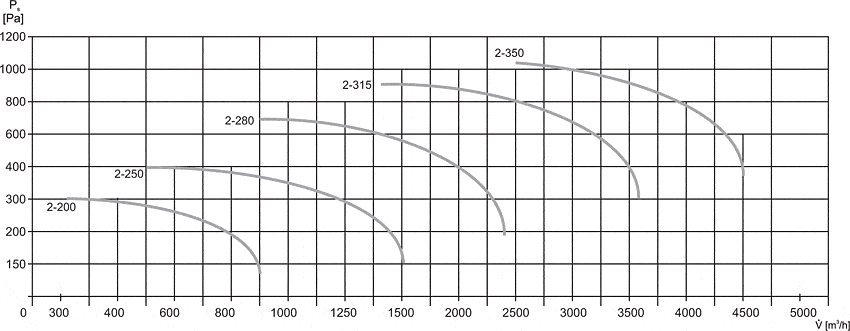

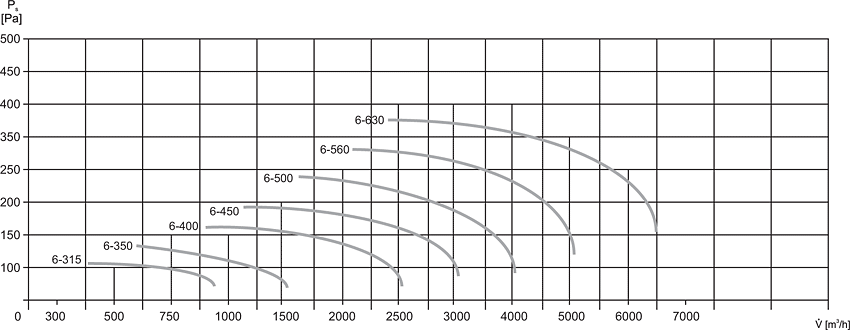

| Typ | Qmax [m3/h] |
Δpmax [Pa] |
Pn [kW] |
In [A] |
RPMn [1/min] |
LpA* [dB(A)] |
m [kg] |
|---|---|---|---|---|---|---|---|
| LABBOR 2-200 | 900 | 300 | 0,18 | 0,55 | 2710 | 73 | 16 |
| LABBOR 4-250 | 750 | 140 | 0,12 | 0,55 | 1360 | 61 | 17 |
| LABBOR 2-250 | 1500 | 400 | 0,37 | 0,97 | 2730 | 74 | 18 |
| LABBOR 4-280 | 1300 | 180 | 0,18 | 0,7 | 1310 | 67 | 17 |
| LABBOR 2-280 | 2400 | 680 | 0,75 | 1,75 | 2840 | 74 | 19 |
| LABBOR 6-315 | 800 | 110 | 0,18 | 0,7 | 880 | – | 20 |
| LABBOR 4-315 | 1750 | 230 | 0,25 | 0,84 | 1350 | 65 | 22 |
| LABBOR 2-315 | 3580 | 900 | 1,5 | 3,2 | 2850 | 74 | 22 |
| LABBOR 6-350 | 1500 | 130 | 0,18 | 0,7 | 880 | – | 22 |
| LABBOR 4-350 | 2500 | 310 | 0,37 | 1,11 | 1370 | 67 | 22 |
| LABBOR 2-350 | 4500 | 1050 | 2,2 | 4,54 | 2860 | 75 | 25 |
| LABBOR 6-400 | 2500 | 160 | 0,25 | 0,87 | 900 | – | 32 |
| LABBOR 4-400 | 3750 | 360 | 0,55 | 1,58 | 1370 | 61 | 32 |
| LABBOR 6-450 | 3000 | 190 | 0,37 | 1,23 | 900 | – | 37 |
| LABBOR 4-450 | 4800 | 490 | 1,1 | 2,5 | 1420 | 63 | 39 |
| LABBOR 6-500 | 4000 | 280 | 0,55 | 1,65 | 900 | – | 93 |
| LABBOR 4-500 | 6850 | 650 | 2,2 | 4,83 | 1440 | 69 | 102 |
| LABBOR 6-560 | 5100 | 310 | 1,1 | 2,82 | 930 | – | 108 |
| LABBOR 4-560 | 8150 | 740 | 4 | 8,23 | 1440 | 72 | 132 |
| LABBOR 6-630 | 6450 | 375 | 2,2 | 5,17 | 945 | – | 141 |
| LABBOR 4-630 | 9500 | 760 | 5,5 | 12 | 960 | 75 | 169 |
Tabela obejmuje wykonanie standardowe: silniki jednobiegowe trójfazowe 3~230/400 Δ/Y (większej mocy 3~400/690 Δ/Y) 50Hz, bez czujników PTC/TK.
| Typ | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
|---|---|---|---|---|---|---|
| LABBOR 200 | 570 | 540 | 550 | 125 | 85 | 330 |
| LABBOR 250 | 570 | 540 | 580 | 160 | 85 | 500 |
| LABBOR 280 | 570 | 540 | 600 | 180 | 85 | 500 |
| LABBOR 315 | 660 | 540 | 610 | 200 | 85 | 500 |
| LABBOR 350 | 660 | 540 | 640 | 225 | 85 | 500 |
| LABBOR 400 | 840 | 750 | 685 | 250 | 100 | 700 |
| LABBOR 450 | 840 | 750 | 710 | 280 | 100 | 700 |
| LABBOR 500 | 1000 | 750 | 850 | 300 | 80 | 710 |
| LABBOR 560 | 1000 | 850 | 1000 | 340 | 80 | 810 |
| LABBOR 630 | 1200 | 950 | 1050 | 390 | 80 |
