Chemoodporne wentylatory dachowe z wyrzutem pionowym, przeznaczone do przetłaczania powietrza zawierającego gazy korozyjne i agresywne chemicznie.

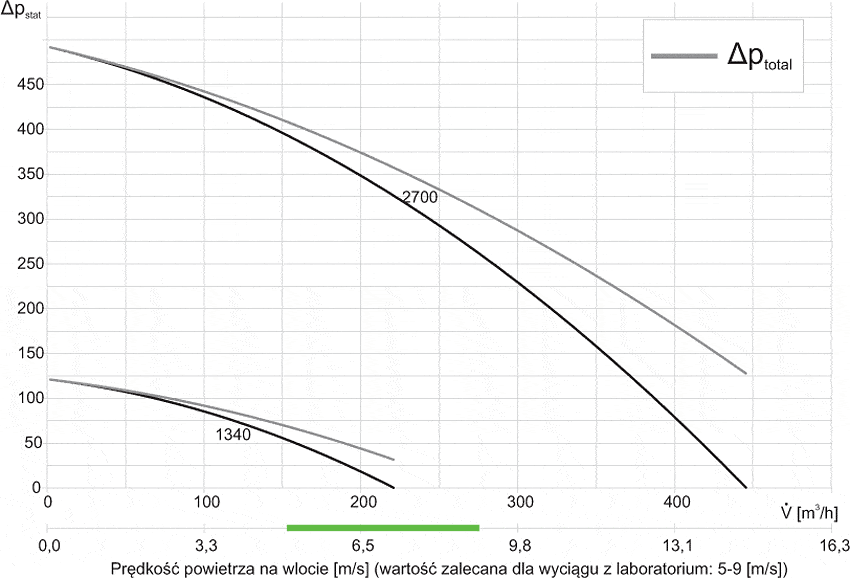

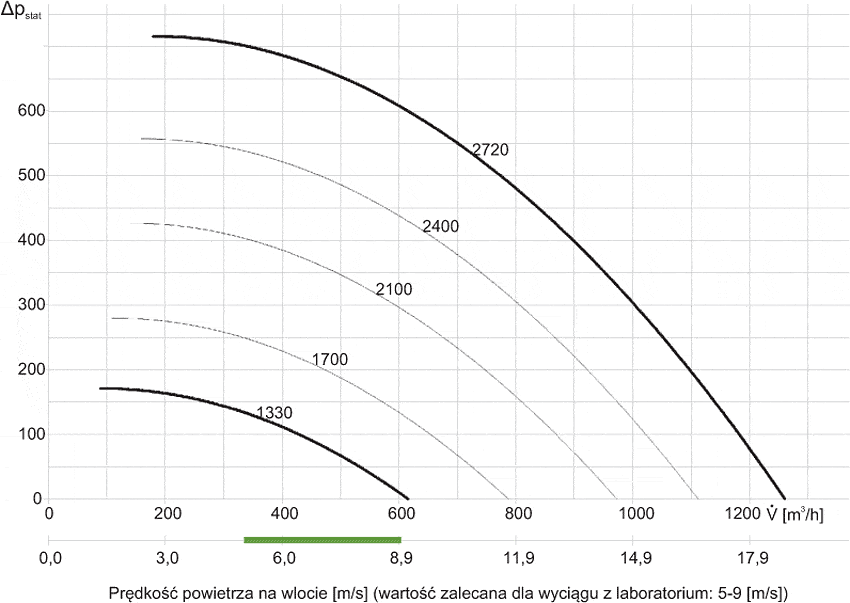

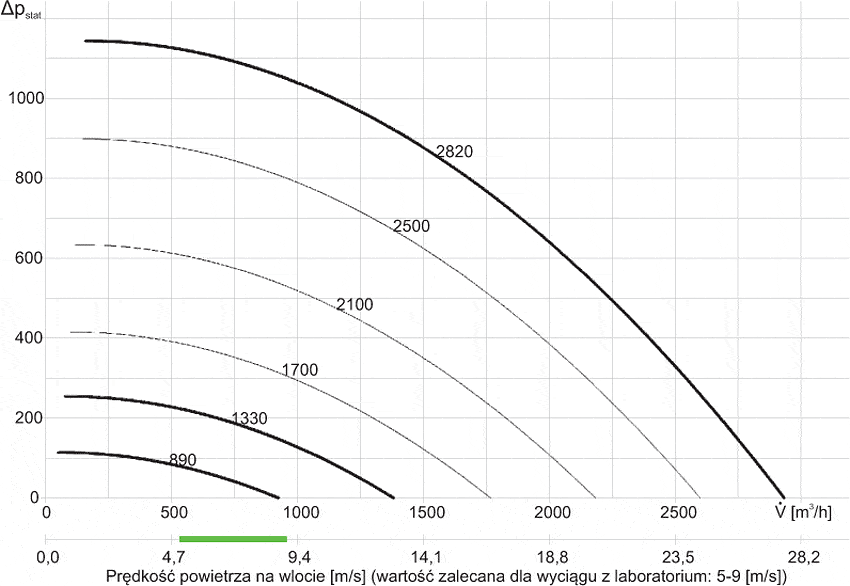

    Informacje Ogólne Dane Techniczne Charakterystyki Wymiary Pliki do pobrania

KONSTTRUKCJA
Chemoodporny wentylator dachowy z wyrzutem pionowym. Obudowa oraz wirnik zostały wykonane metodą wtryskową z trudnopalnego polipropylenu PPs. Wielkości 110 posiadają wysokosprawny wirnik o łopatkach pochylonych do przodu, wielkości 125-250/280 do tyłu. Silnik został umieszczony poza strumieniem przepływającego czynnika.

Wewnątrz zabezpieczenie przed skroplinami w postaci obwodowej krawędzi przeciwkroplowej, uszczelnienia labiryntowego oraz dodatkowej blokady smarowej z możliwością napełniania od zewnątrz. Korpus wyposażony został w otwór odprowadzenia skroplin w najniższej części obudowy, uchwyty ułatwiające transport oraz wyłącznik serwisowy. Wentylatory LABB przystosowane są wyłącznie do pracy w pionie.

Z uwagi na zakończenie wylotu dostępne są dwa rodzaje obudowy: obudowa standardowa typu F – wyrzut powietrza został zakończony specjalną siatką, obudowa typu C – wyrzut powietrza został zakończony w formie króćca przyłączeniowego.
Dostępne średnice przyłączeniowe: 100-250 mm.
Zakres wydajności: 230-3850 m3/h.

NAPĘD I STEROWANIE
Napęd stanowi asynchroniczny silnik indukcyjny zgodny z IEC-34, IP55. Klasa izolacji F. Modele standardowe jednobiegowe: silniki o napięciu zasilania 3~400V, 50Hz z wbudowanymi czujnikami temperatury uzwojeń typu PTC, dla których istnieje możliwość regulacji obrotów przemiennikiem częstotliwości w zakresie 10-50Hz (za wyjątkiem LABB 2-075/220S, 1~230V oraz LABB 4-110/220T, 3~400V, 50Hz wyposażony w termokontakt, których prędkość obrotowa nie może być regulowana).

Modele dwubiegowe: silniki dwubiegowe o napięciu zasilania 3~400V, 50Hz z wbudowanymi czujnikami temperatury uzwojeń typu PTC. Prędkość obrotowa modeli dwubiegowych nie może być regulowana przemiennikiem częstotliwości. Uwaga: Czujniki temperatury uzwojeń typu PTC/TK nie stanowią samodzielnego zabezpieczenia termicznego. Końcówki czujników należy podłączyć do stosownego przekaźnika ochrony termicznej np. U-EK230E, SET10, STDT16.

PRZEZNACZENIE
Wentylatory LABB przeznaczone są do przetłaczania powietrza zawierającego gazy korozyjne i agresywne chemicznie o zawartości pyłu <5mg/m3 i maksymalnej temperaturze medium 40°C. Mogą pracować jako wyciągi z laboratoriów, digestoriów, w przemyśle chemicznym, farmaceutycznym, spożywczym, medycznym w obiektach użyteczności publicznej.

Typ F i C
Modele jednobiegowe		 Qmax
[m3/h]		 Δpmax
[Pa]		 Pn
[kW]		 Un
[V]		 In
[A]		 RPM
[1/min]		 Czujnik temperatury uzwojeń LWA
[dB(A)]		 LpA*
[dB(A)]		 m
[kg]
LABB 2-075/220S** – – – – – – – – – –
LABB 2-110/450T 460 520 0,18 400 0,6 3000 PTC 61 54 8,5
LABB 4-110/220T 230 150 0,06 400 0,35 1500 TK*** 38 31 8,5
LABB 2-125/650T 640 430 0,12 400 0,5 3000 PTC 61 54 9
LABB 4-125/300T 310 110 0,06 400 0,26 1500 PTC 41 34 9
LABB 2-125/140/850T 850 540 0,12 400 0,5 3000 PTC 62 55 9
LABB 4-125/140/420T 420 130 0,06 400 0,26 1500 PTC 42 35 9
LABB 2-160/1300T 1260 720 0,37 400 0,94 3000 PTC 68 61 17
LABB 4-160/620T 620 170 0,12 400 0,7 1500 PTC 48 41 17
LABB 6-160/400T 410 75 0,09 400 0,5 1000 PTC 32 25 17
LABB 2-160/180/1900T 1930 860 0,37 400 0,94 3000 PTC 70 63 17
LABB 4-160/180/900T 880 200 0,12 400 0,7 1500 PTC 50 43 17
LABB 6-160/180/650T 630 90 0,09 400 0,5 1000 PTC 34 27 17
LABB 2-200/3000T 2950 1140 0,75 400 1,8 3000 PTC 75 68 20
LABB 4-200/1400T 1380 230 0,25 400 0,9 1500 PTC 55 48 20
LABB 6-200/920T 920 110 0,18 400 0,8 1000 PTC 39 32 20
LABB 2-200/225/3900T 3850 1380 1,1 400 2,6 3000 PTC 77 70 20
LABB 4-200/225/1800T 1830 310 0,25 400 0,9 1500 PTC 57 50 20
LABB 6-200/225/1200T 1220 140 0,18 400 0,8 1000 PTC 40 33 20
LABB 4-250/2500T 2500 400 0,37 400 1,2 1500 PTC 62 55 26
LABB 6-250/1700T 1660 175 0,18 400 0,8 1000 PTC 49 42 26
LABB 8-250/1100T 1140 90 0,12 400 0,65 750 PTC 41 34 26
LABB 4-250/280/3200T 3250 540 0,55 400 1,6 1500 PTC 63 56 26
LABB 6-250/280/2100T 2150 230 0,18 400 0,8 1000 PTC 50 43 26
LABB 8-250/280/1600T 1580 125 0,12 400 0,65 750 PTC 41 34 26

Un, Pn, In – parametry nominalne silnika
* – poziom ciśnienia akustycznego mierzony z odległości 1m
** – model 075 dostępny jedynie w wersji wykonania C z silnikiem zasilanym napięciem 230V (silnik trójfazowy z kondensatorem)
*** – modele wyposażone w termokontakt, których prędkość obrotowa nie może być regulowana

Typ F i C
Modele dwubiegowe		 Qmax
[m3/h]		 Δpmax
[Pa]		 Pn
[kW]		 Un
[V]		 In
[A]		 RPM
[1/min]		 Czujnik temperatury uzwojeń LWA
[dB(A)]		 LpA*
[dB(A)]		 m
[kg]
LABB 2/4-160/1300T 1260 720 0,55/0,11 400 1,27/0,34 3000/1500 PTC 68/48 61/41 20
LABB 4/6-160/620T 620 170 0,18/0,05 400 0,8/0,4 1500/1000 PTC 48/32 41/25 20
LABB 4/8-160/620T 620 170 0,18/0,04 400 0,6/0,2 1500/750 PTC 48/22 41/15 20
LABB 2/4-160/180/1900T 1930 860 0,55/0,11 400 1,27/0,34 3000/1500 PTC 70/50 63/43 20
LABB 4/6-160/180/900T 880 200 0,18/0,05 400 0,8/0,4 1500/1000 PTC 50/34 43/27 20
LABB 4/8-160/180/900T 880 200 0,18/0,04 400 0,6/0,2 1000/750 PTC 50/24 43/17 20
LABB 2/4-200/3000T 2950 1140 0,95/0,25 400 2,3/0,7 3000/1500 PTC 75/55 68/48 23
LABB 4/6-200/1400T 1380 230 0,26/0,07 400 1,1/0,5 1500/1000 PTC 55/39 48/32 23
LABB 4/8-200/1400T 1380 230 0,26/0,05 400 0,9/0,3 1500/750 PTC 55/29 48/22 23
LABB 2/4-200/225/3900T 3850 1380 0,95/0,25 400 2,3/0,7 3000/1500 PTC 77/57 70/50 23
LABB 4/6-200/225/1800T 1830 310 0,26/0,07 400 1,1/0,5 1500/1000 PTC 57/40 50/33 23
LABB 4/8-200/225/1800T 1830 310 0,26/0,05 400 0,9/0,3 1500/750 PTC 57/34 50/27 23
LABB 4/6-250/2500T 2500 400 0,55/0,18 400 1,75/0,7 1500/1000 PTC 62/49 55/42 29
LABB 4/8-250/2500T 2500 400 0,5/0,1 400 1/0,4 1500/750 PTC 62/41 55/34 29
LABB 4/6-250/280/3200T 3250 540 0,55/0,18 400 1,75/0,7 1500/1000 PTC 63/50 56/43 29
LABB 4/8-250/280/3200T 3250 540 0,5/0,1 400 1/0,4 1500/750 PTC 63/41 56/34 29

Un, Pn, In – parametry nominalne silnika
Prędkość obrotowa silników trójfazowych dwubiegowych nie może być kontrolowana przy pomocy przetwornicy częstotliwości.
* – poziom ciśnienia akustycznego mierzony z odległości 1m.

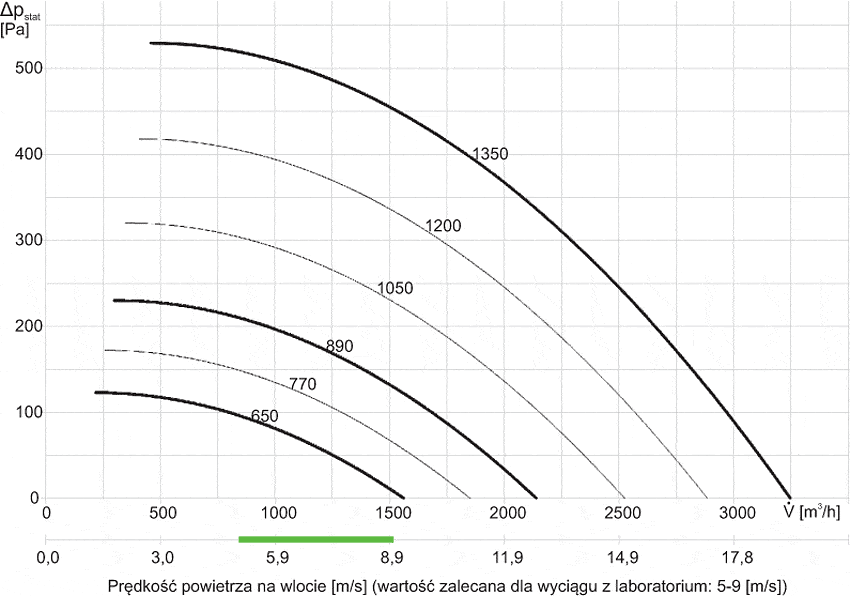

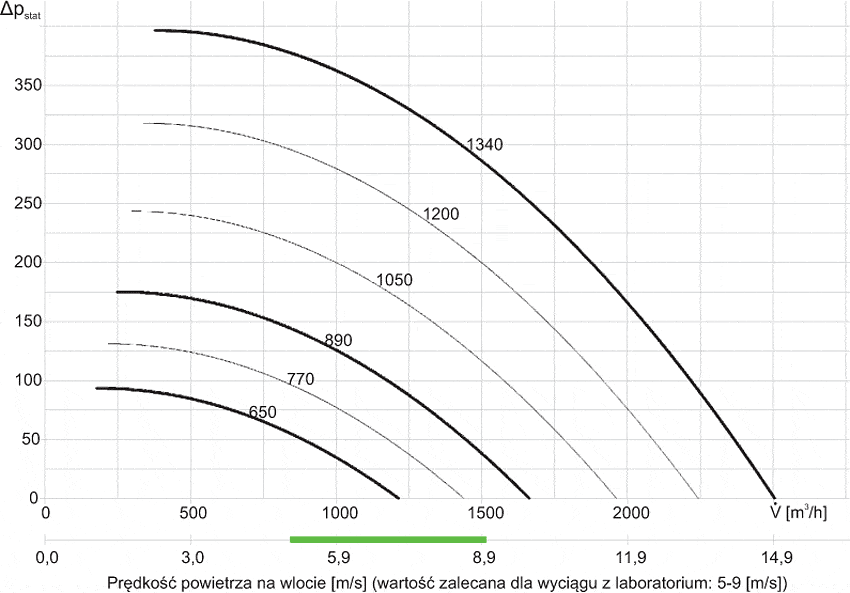

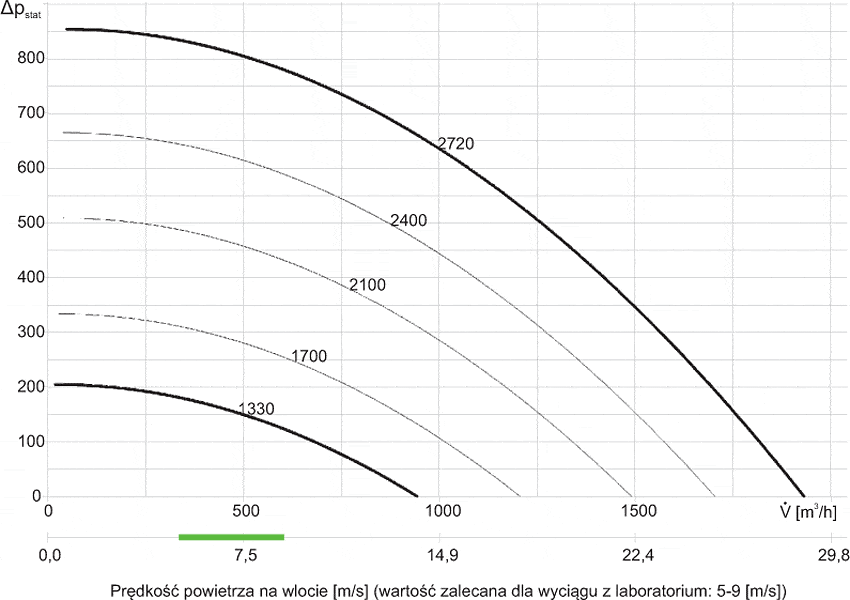

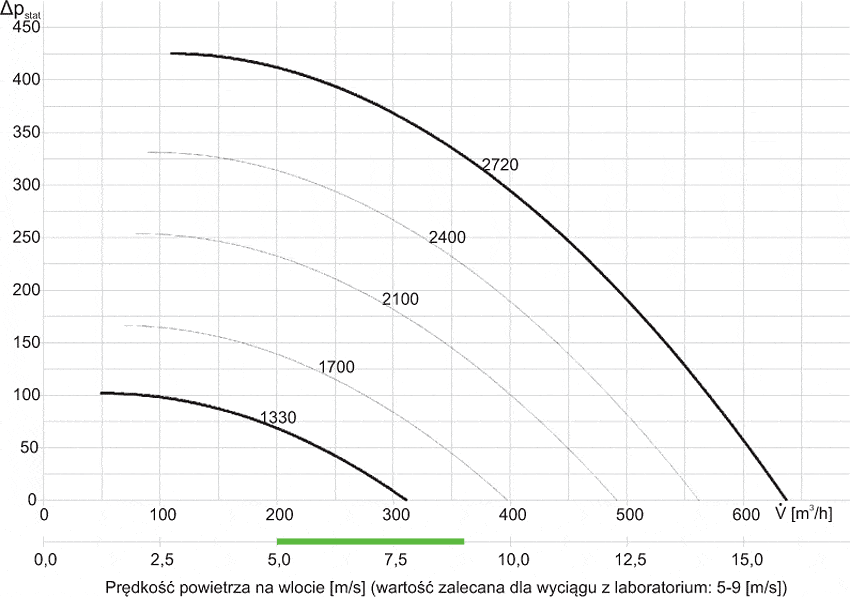

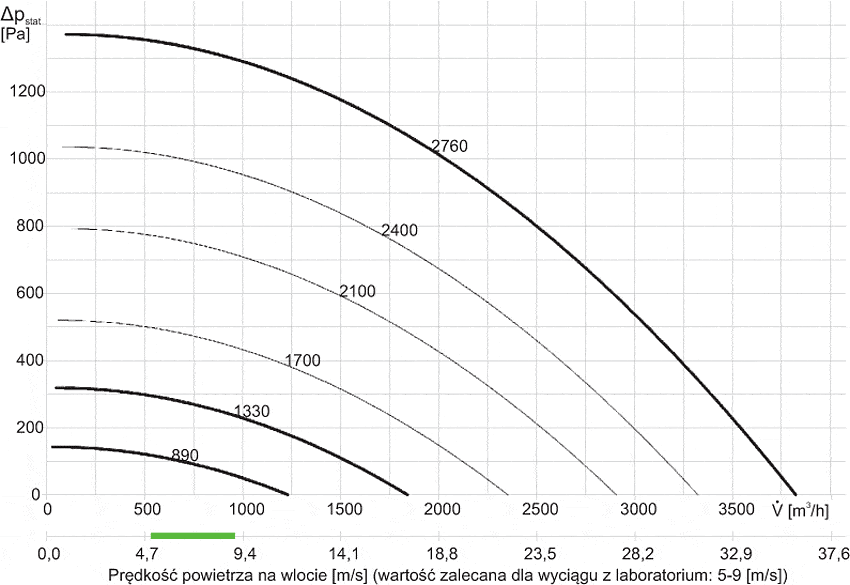

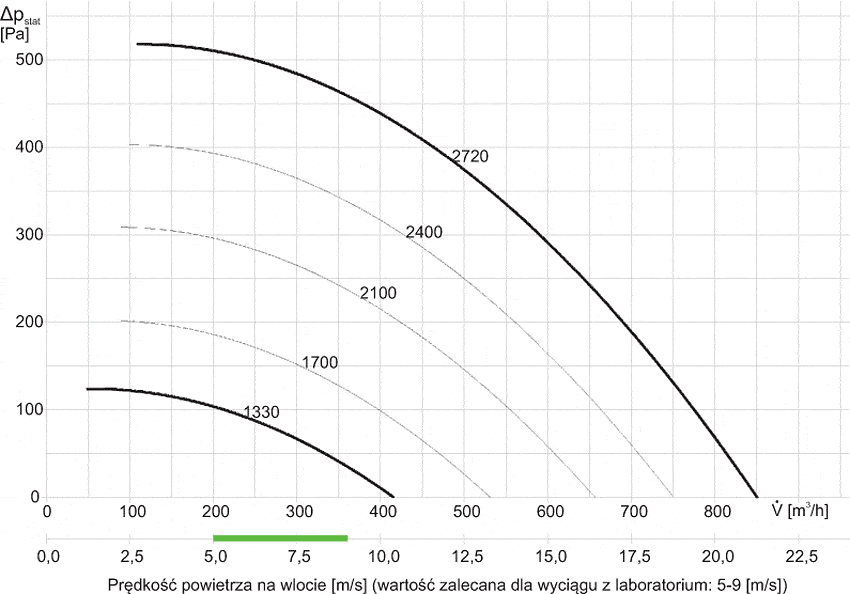

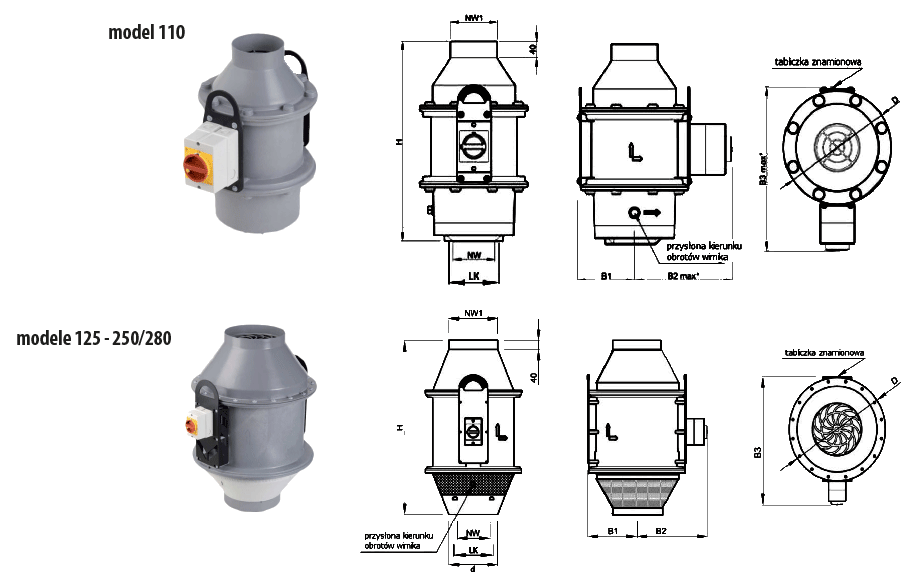

Obudowa typu F

Typ NW
[mm]		 d
[mm]		 LK*
[mm]		 H
[mm]		 B1
[mm]		 B2
[mm]		 B3
[mm]		 D
[mm]
LABB 100 110 – 150/8xM6 510 170 270 440 320
LABB 125, 125/140 125 185 165/8xM8 440 200 310 510 395
LABB 160, 160/180 160 240 200/8xM8 660 240 348 588 475
LABB 200, 200/225 200 287 240/8xM8 700 310 418 728 610
LABB 250, 250/280 250 320 290/12xM8 760 360 468 828 710

* – LK – rozstaw śrub lub otworów montażowych

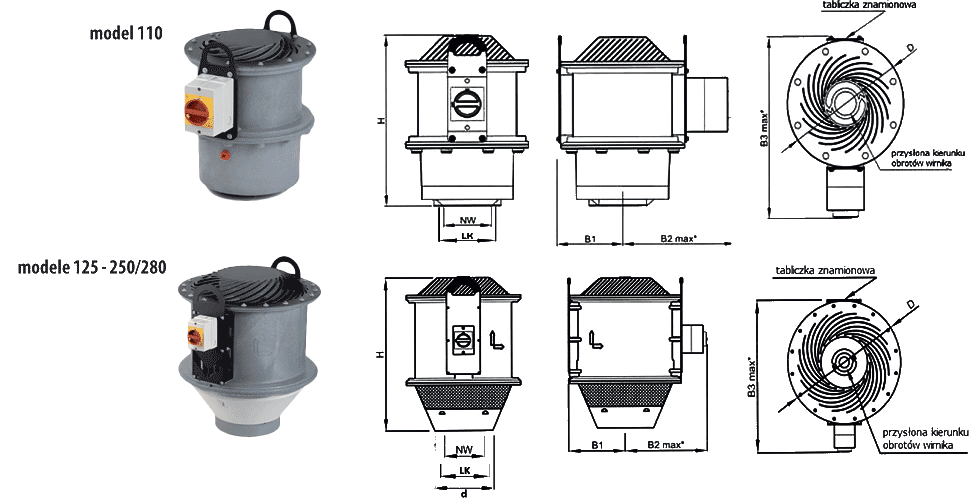

Obudowa typu C

Typ NW
[mm]		 NW1
[mm]		 d
[mm]		 LK**
[mm]		 H
[mm]		 B1
[mm]		 B2
[mm]		 B3
[mm]		 D
[mm]
LABB 110 110 125 – 150/8xM6 510 170 270 440 320
LABB 125, 125/140 125 180 185 165/8xM8 570 200 310 510 395
LABB 160, 160/180 160 225 240 200/8xM8 780 240 348 588 475
LABB 200, 200/225 200 280 287 240/8xM8 885 310 418 728 610
LABB 250, 250/280 250 355 320 290/12xM8 930 360 468 828 710

* – wersja z króćcem wylotowym; NW1 – wymiar króćca typu mufa
** – LK – rozstaw śrub lub otworów montażowych
