ZASTOSOWANIE
Wentylator przeznaczony jest do usuwania z pomieszczeń zanieczyszczonego, zadymionego, gorącego powietrza (do 100°C) i oparów tłuszczu, w warunkach wysokich oporów powietrza w instalacji. Polecany jest do zastosowania w systemach wentylacji pomieszczeń kuchennych i piekarniczych (w profesjonalnej gastronomii), oraz w pomieszczeniach przemysłowych do usuwania gazów spawalniczych.
KONSTRUKCJA
Obudowa wentylatora wykonana jest z galwanizowanej stali i materiału izolującego termicznie i akustycznie w postaci warstwy wełny mineralnej o grubości 50 mm. Wentylator wyposażony jest w pierścienie antywibracyjne. Króćce przyłączeniowe posiadają gumowe uszczelki. Dostęp do bloku silnika umożliwia ścianka rewizyjna z wygodnym uchwytem.
SILNIK
Wentylator wyposażony jest w odporny na wysoką temperaturę silnik ze stalowym wirnikiem o łopatkach wygiętych do przodu. Silnik posiada zintegrowane styki termiczne z wyprowadzonymi na zewnątrz końcówkami do podłączenia zewnętrznego urządzenia zabezpieczającego. Wirnik wyważony jest statycznie i dynamicznie. Silnik posiada klasę izolacji uzwojenia F i klasę bezpieczeństwa IP54.
REGULATOR PRĘDKOŚCI
Silnik przystosowany jest do płynnego lub skokowego regulowania prędkości wentylatora dzięki zastosowaniu odpowiednio płynnego regulatora tyrystorowego albo stopniowego regulatora transformatorowego. Do jednego sterownika można podłączyć po kilka jednostek wentylatorów, pod warunkiem, że dostępna moc i roboczych prąd nie będą przewyższać nominalnych parametrów regulatora.
MONTAŻ I PODŁĄCZENIE ELEKTRYCZNE
Wentylator przeznaczony jest do połączenia z kanałami okrągłymi systemu wentylacyjnego. Przytwierdzenie do ściany jest możliwe za pomocą uchwytów montażowych MK-SKS (dostępnych na dodatkowe zamówienie). Skrzynka przyłączeniowa umieszczona jest na bloku silnika. Przyłączenie elektryczne i instalacja musi być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.

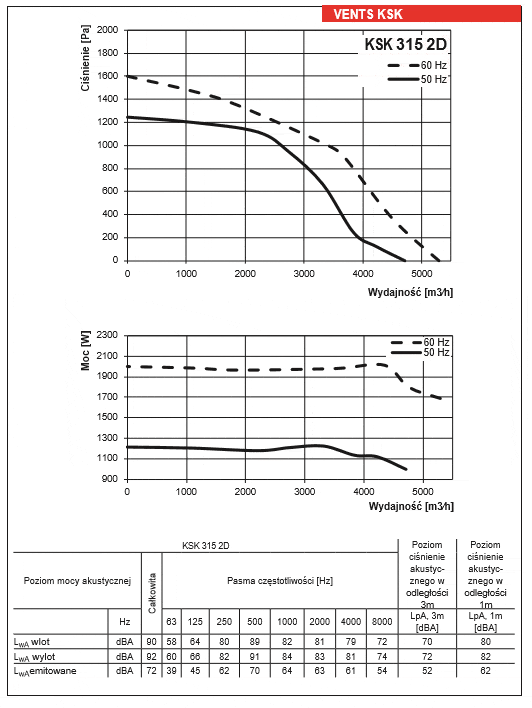

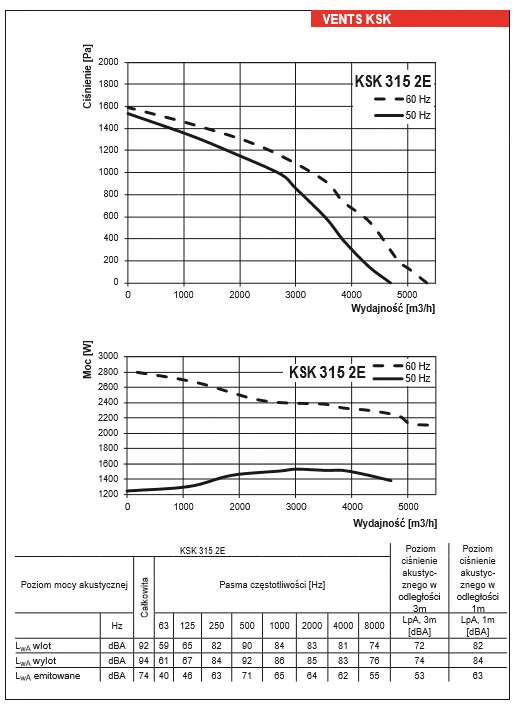

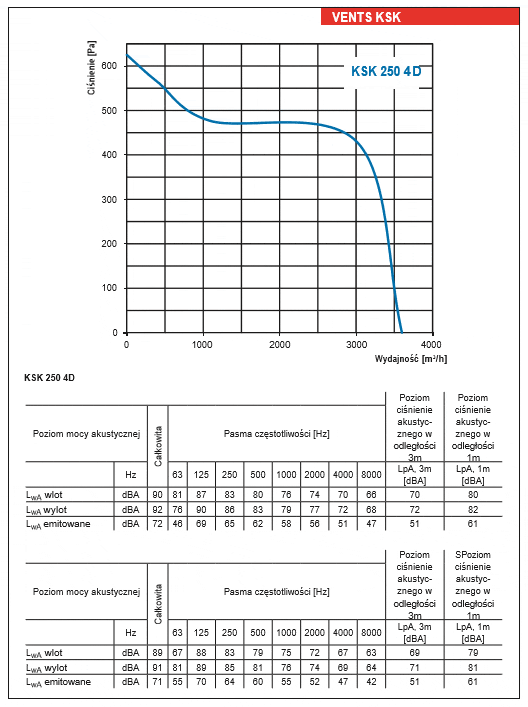

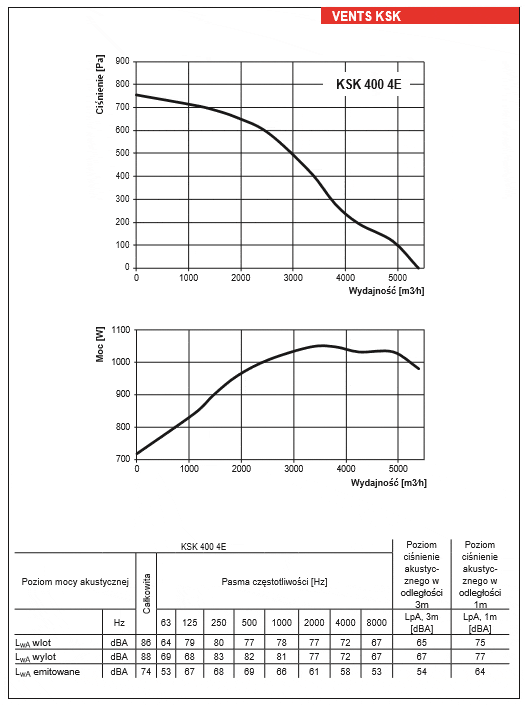

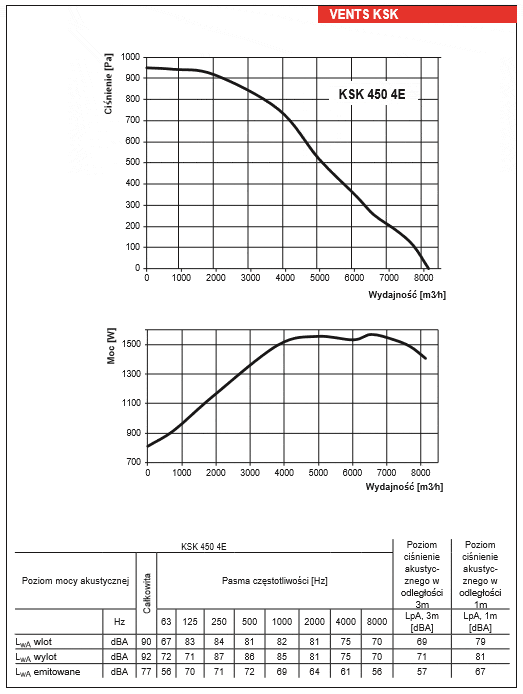

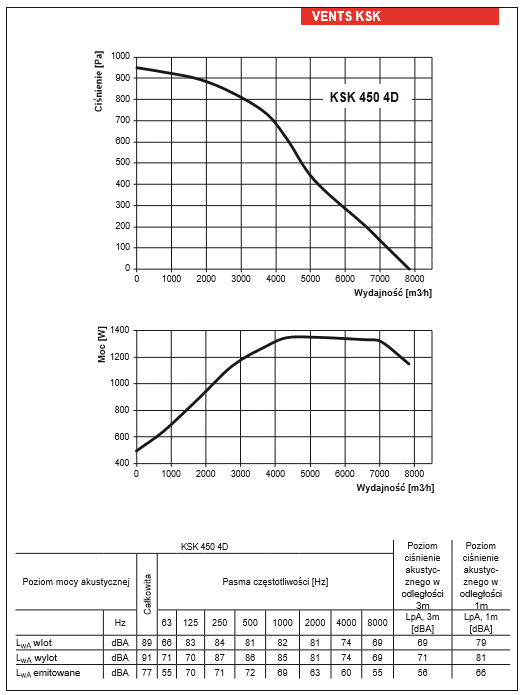

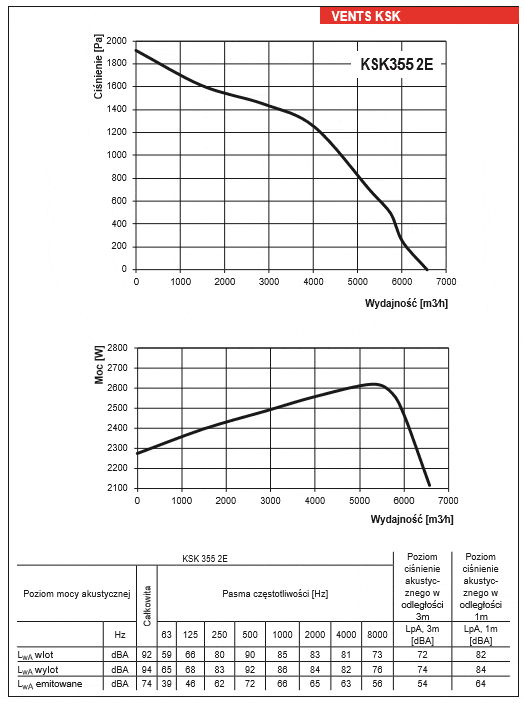

| KSK 150/160 4E | KSK 150/160 4D | KSK 200 4E | KSK 200 4D | KSK 250 4D | KSK 315 2E | KSK 315 2D | |
| Napięcie [V] | 1~ 230 | 3~ 380 | 1~ 230 | 3~ 380 | 3~ 380 | 1~230 | 3~400 |
| Moc [W] | 180 | 180 | 550 | 750 | 1500 | 1531 | 1225 |
| Pobór prądu [A] | 1,7 | 0,6 | 3 | 2 | 3,4 | 7,35 | 2,8 |
| Wydajność [m3/h] | 700 | 730 | 1600 | 1650 | 3500 | 4695 | 4710 |
| Obroty [min-1] | 1450 | 1455 | 1475 | 1465 | 1470 | 3125 | 3025 |
| Poziom ciśnienia akustycznego |
41 | 41 | 45 | 45 | 51 | 53 | 52 |
| Temperatura pracy [°C] | -20…+120 | -20…+120 | -20…+120 | -20…+120 | -20…+120 | -20…+120 | -20…+120 |
| Stopień ochrony | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 |
| KSK 355 2E | KSK 355 2D | KSK 400 4E | KSK 400 4D | KSK 450 4E | KSK 450 4D | |
| Napięcie [V] | 1~230 | 3~400 | 1~230 | 3~400 | 1~230 | 3~400 |
| Moc [W] | 2621 | 3145 | 1048 | 785 | 1570 | 1350 |
| Pobór prądu [A] | 12,66 | 6,12 | 5 | 2,25 | 7,25 | 2,81 |
| Wydajność [m3/h] | 6570 | 6185 | 5392 | 5098 | 8138 | 7840 |
| Obroty [min-1] | 2890 | 2652 | 1440 | 1470 | 1470 | 1450 |
| Poziom ciśnienia akustycznego |
54 | 54 | 54 | 53 | 57 | 56 |
| Temperatura pracy [°C] | -20…+120 | -20…+120 | -20…+120 | -20…+120 | -20…+120 | -20…+120 |
| Stopień ochrony | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 |

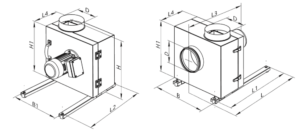

| Typ | Wymiary [mm] | Waga [kg] | |||||||||
| D | B | B1 | H | H1 | L | L1 | L2 | L3 | L4 | ||
| KSK 315 2E | 315 | 690 | 550 | 708 | 600 | 715 | 700 | 650 | 672 | 327 | 61 |
| KSK 315 2D | 315 | 690 | 550 | 708 | 600 | 715 | 700 | 650 | 672 | 327 | 60 |
| KSK 355 2E | 355 | 740 | 600 | 764 | 655 | 727 | 700 | 650 | 737 | 352 | 68 |
| KSK 355 2D | 355 | 740 | 600 | 764 | 655 | 727 | 700 | 650 | 737 | 352 | 65 |
| KSK 400 4E | 400 | 906 | 700 | 900 | 790 | 908 | 900 | 850 | 747 | 402 | 92 |
| KSK 400 4D | 400 | 906 | 700 | 900 | 790 | 908 | 900 | 850 | 747 | 402 | 92 |
| KSK 450 4E | 450 | 996 | 750 | 980 | 870 | 925 | 900 | 850 | 782 | 437 | 109 |
| KSK 450 4D | 450 | 996 | 750 | 980 | 870 | 925 | 900 | 850 | 782 | 437 | 109 |
