HCD

Konstrukcja

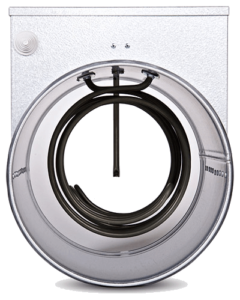

Elektryczna nagrzewnica do montażu w kanałach o przekroju okrągłym. Obudowa została wykonana z galwanizowanej blachy stalowej (tzw. Alu- -cynk), grzałki elektryczne ze stali nierdzewnej. Króćce przyłączeniowe z tolerancją ujemną (nyplowe) posiadają uszczelki z gumy EPDM. Stopień ochrony IP44.

Wbudowane dwa termostaty zabezpieczające przed przegrzaniem: próg 50°C z resetem automatycznym oraz próg 100°C z resetem ręcznym (przycisk na pokrywie). W modelach zasilanych napięciem 1~230V oraz 2~400V termostaty zabezpieczające zostały wpięte w szereg zasilania grzałek (L1-N lub L1-L2). W modelach 3~400V termostaty nie zostały wpięte w szereg zasilania grzałek, a obwód zabezpieczenia termicznego został wyprowadzony do listwy zaciskowej i musi zostać wpięty w obwód zasilania cewki zewnętrznego przekaźnika zgodnie ze schematem nagrzewnicy. Przekaźnik nie stanowi wyposażenia nagrzewnic 3-fazowych.

Montaż

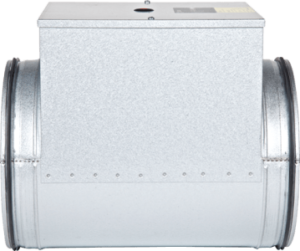

Przy montażu nagrzewnicy należy zwrócić uwagę na umieszczenie skrzynki elektrycznej – nie powinna być ona skierowana w dół w stosunku do osi kanału, w którym jest montowana. Minimalna odległość od innych elementów instalacji (wentylator, filtr, kształtka, przepustnica, kratka, itp.) powinna być co najmniej równa długości dwóch średnic wlotu/wylotu nagrzewnicy.

Przepływ powietrza musi być wyższy niż 1,5 m/s i musi być zgodny ze strzałką na obudowie. Temperatura na wyjściu z nagrzewnicy nie powinna przekraczać 50°C. Kontrola prędkości przepływu oraz temperatury na wyjściu z nagrzewnicy nie znajduje się w wyposażeniu nagrzewnicy. Należy zastosować zewnętrzne zabezpieczenia, zakupione osobno.

Wersje wykonania

HCD – standardowa wersja wykonania, nagrzewnica bez wbudowanej automatyki, sterowanie mocą grzałek odbywa się za pomocą zewnętrznego regulatora EHC 1, 3, 15(P) lub 30(P);

HCD-INT – nagrzewnica z wbudowanym układem automatyki, wyposażona w zintegrowany regulator proporcjonalny, sterowanie mocą grzałek odbywa się na zasadzie pulsacji, czas pomiędzy załączeniem a wyłączeniem grzałek jest zróżnicowany od 0-100% w celu uzyskania optymalnej wartości temperatury. Nastawa zadanej wartości temperatury możliwa jest za pomocą zamontowanego na obudowie potencjometru. Zakres nastawy 0-30°C. Kanałowy czujnik temperatury TJK10K w zestawie. Pomieszczeniowy czujnik temperatury TR5K10K stanowi wyposażenie dodatkowe.

HCD-EXT – nagrzewnica z wbudowanym układem automatyki, wyposażona w zintegrowany regulator proporcjonalny, sterowanie mocą grzałek odbywa się na zasadzie pulsacji, czas pomiędzy załączeniem a wyłączeniem grzałek jest zróżnicowany od 0-100% w celu uzyskania optymalnej wartości temperatury. Nastawa zadanej wartości temperatury możliwa jest za pomocą zewnętrznego nastawnika typu TR5K. Zakres nastawy 0-30°C. Kanałowy czujnik temperatury TJK10K w zestawie. Czujniki temperatury TR5K10K oraz nastawnik TR5K stanowią wyposażenie dodatkowe.

HCD-010 – nagrzewnica z wbudowanym układem automatyki, wyposażona w zintegrowany regulator proporcjonalny, sterowanie mocą grzałek odbywa się na zasadzie pulsacji, czas pomiędzy załączeniem a wyłączeniem grzałek jest zróżnicowany od 0-100% w zależności od poziomu sygnału analogowego 0-10V DC. Sygnał o niskiej wartości odpowiada krótkiemu czasowi załączenia grzałek, natomiast sygnał o napięciu 10V odpowiada pełnemu czasowi załączenia grzałek.

HCD-INT PTC/PS – stanowi rozbudowaną wersję nagrzewnicy INT, wyposażoną dodatkowo w zabezpieczenie nagrzewnicy przed pracą podczas gdy nie występuje wystarczający przepływ powietrza w kanale. Jeżeli prędkość w kanale wynosi mniej niż 1,5 m/s nagrzewnica nie załączy się. Układ posiada wbudowany czujnik różnicy ciśnienia PS, który załącza się gdy pojawia się wystarczające ciśnienie w kanale. Kanałowy czujnik temperatury TJK10K w zestawie. Pomieszczeniowy czujnik temperatury TR5K10K stanowi wyposażenie dodatkowe.

Dane techniczne

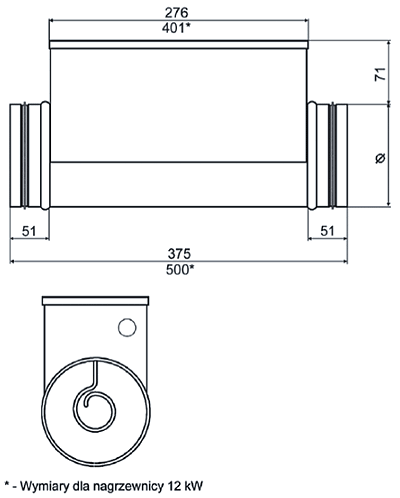

Wymiary
