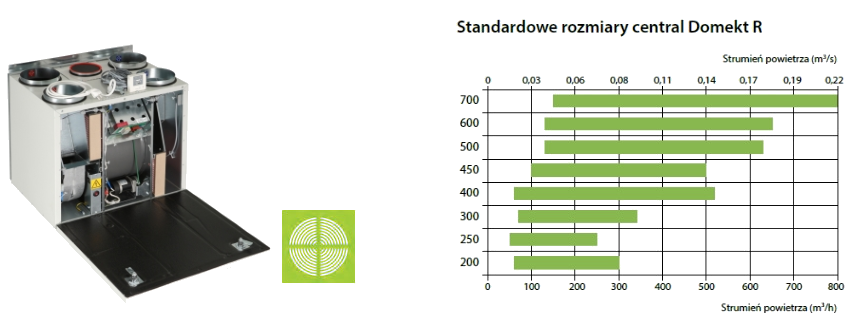

Centrale z obrotowym wymiennikiem ciepła.
Zakres wydajności: od 50 do 950 m3/h
Oszczędność energii cieplnej
W procesie wentylacji pomieszczeń ciepło z powietrza wywiewanego jest przekazywane do powietrza nawiewanego.
Efektywne ogrzewanie
W normalnych warunkach pracy obrotowy wymiennik ciepła nie przemarza. Nawet przy temperaturach zewnętrznych poniżej -20°C dodatkowe podgrzewanie powietrza świeżego nie jest konieczne, co skutkuje znaczną oszczędnośią energii cieplnej nawet podczas dużych mrozów. Zastosowanie obrotowego wymiennika ciepła pozwala około czterokrotnie zredukować zużycie energii na podgrzewanie powietrza doprowadzanego.
Równowaga wilgoci w powietrzu
W normalnych warunkach pracy na obrotowym wymienniku ciepła nie dochodzi do wykroplenia się wilgoci, ponieważ jej większa część zawracana jest do pomieszczeń. Nadmiar wilgoci odprowadzany jest na zewnątrz. Powietrze w pomieszczeniach nie ulega wysuszeniu i odpowiednia wilgotność jest zachowana. Ponieważ nie tworzy się kondensat, również odprowadzenie skroplin nie jest potrzebne, co upraszcza montaż jednostki.
Niski poziom hałasu
W centralach wentylacyjnych Domekt R montowane są wentylatory cichobieżne i izolacja wygłuszająca, które zapewniają cichą pracę jednostek.
Obrotowy wymiennik ciepła
Sprawność: wymienniki obrotowe oferowane są w dwóch poziomach sprawności. Standardową, optymalną sprawność zapewniają wymiennik typu L. Wyższe współczynniki sprawności osiągają wymienniki typu XL.
W urządzeniach wentylacyjnych montowane są dwa rodzaje obrotowych wymienników ciepła:
Energooszczędny silnik typu EC
We wszystkich obrotowych wymiennikach ciepła montowane są silniki typu EC, cechujące się energooszczędnością oraz spokojniejszą pracą i sterowaniem obrotowego wymiennika.
| Strumień powietrza | m3/h | 630 |  |
| Grubość ścianek | mm | 50 | |
| Masa | kg | 140 | |
| Napięcie znamionowe | V | 1~230 | |
| Maksymalny prąd obciążenia | A | HE 7,6 / HW 3,3 | |
| Sprawność temperaturowa odzysku ciepła | % | 85 | |
| Znamionowy przepływ powietrza | m3/s | 0,12 | |
| Znamionowa różnica ciśnienia | Pa | 50 | |
| JPM (W) | m3/h | 0,28 | |
| Wymiary filtrów BxHxL | mm | 540x260x46-M5 | |
| Pobór mocy przez napęd wentylatora przy przepływie znamionowym | W | 57 | |
| Pobór mocy przez napęd wentylatora przy przepływie maksymalnym | W | 125 | |
| Moc nagrzewnicy elektrycznej / Δt | kW / °C | 1,0 / 6,3 | |
| Automatyka | KOMFOVENT C6.1 / C6.2 |
| Poziom hałasu średnio ważony LWA dB(A) | ||
| Wlot nawiewu | 54 | |
| Wylot nawiewu | 62 | |
| Wlot wywiewu | 54 | |
| Wylot wywiewu | 62 | |
| Obudowa | 42 | |
Tabela przedstawia poziom mocy akustycznej LWA. Wartość ta nie powinna być mylona z ciśnieniem akustycznym LPA.
Ciśnienie akustyczne średnio ważone LPA, dB(A), pomieszczenie izolowane standardowo, 10m2, odległość od źródła hałasu – 3 m.
| Ciśnienie akustyczne średnio ważone LPA dB(A) | ||
| Otoczenie | 31 | |
| Zima | Lato | |||||||
| Temperatura zewnętrzna [°C] | -23 | -15 | -10 | -5 | 0 | 25 | 30 | 35 |
| Temperatura za odzyskiem ciepła [°C] | 13,9 | 15,4 | 16,9 | 18,0 | 14,7 | 22,5 | 23,4 | 24,2 |
Parametry wodnej kanałowej nagrzewnicy powietrza (DH)*
| Zima | ||||
| Temperatura wody zasilanie/powrót [°C] | 90/70 | 80/60 | 70/50 | 60/40 |
| Moc [kW] | 1,6 | 1,6 | 1,6 | 1,6 |
| Przepływ wody [dm3/h] | 72 | 72 | 71 | 71 |
| ΔP wody [kPa] | 1 | 1 | 1 | 1 |
| Temperatura wlot/wylot [°C] | 14,3/22 | |||
| Moc maksymalna [kW] | 6,3 | 5,0 | 3,7 | 2,4 |
| Podłączenie [„] | ½ | |||
| Wymiary [mm] | 420x380x270 | |||
| Typ kanałowej nagrzewnicy wodnej | DH-250 | |||
* Opcja
W pełni zintegrowana i fabrycznie okablowana automatyka KOMFOVENT zapewnia bezpieczną pracę central wentylacyjnych oraz pozwala na zoptymalizowanie kosztów związanych z eksploatacją urządzeń.
Centrale wentylacyjne KOMFOVENT zaprojektowano zgodnie z zasadą PLUG & PLAY. Są więc gotowe do pracy bez konieczności stosowania zewnętrznych skrzynek elektrycznych czy szaf automatyki. Fabryczne okablowanie centrali obniża koszty związane z dodatkowymi elementami, czy koszty montażu. Każde urządzenie bezpośrednio przed wysyłką zostaje dokładnie sprawdzone i przetestowane w fabryce. Panel sterowania mocuje się samodzielnie w dogodnym dla użytkownika miejscu.
Każda seria central wentylacyjnych KOMFOVENT posiada dedykowaną automatykę, dostosowaną do możliwości danego urządzenia.
Dzięki fachowemu podejściu projektantów systemu automatyki, możliwe jest kontrolowanie szerokiego zakresu zróżnicowanych parametrów, które posiadają centrale wentylacyjne KOMFOVENT. Utrzymanie komfortu w pomieszczeniu zapewniają takie funkcje jak: kontrola jakości powietrza, praca na żądanie, chłodzenie nocne latem, VAV, CAV oraz wiele innych.
Wykorzystując protokoły komunikacyjne Modbus i BACnet można zintegrować centrale wentylacyjne KOMFOVENT z dowolnym systemem zdalnego zarządzania budynkiem (BMS). Każdy panel sterowania jest łatwy w obsłudze, posiada przyjazny i czytelny dla użytkownika wyświetlacz LCD, przedstawiający szereg najważniejszych parametrów pracy centrali wentylacyjnej. Dotykowy ekran pozwala na łatwą zmianę poszczególnych nastaw centrali wentylacyjnej.
Centrale wentylacyjne z automatyką wyposażone są w zintegrowany moduł sieciowy umożliwiający nadzorowanie pracy urządzenia za pomocą Internetu.
Parametry centrali wentylacyjnej można zmieniać poprzez standardową przeglądarkę internetową na komputerze PC lub urządzeniu mobilnym. Dostępne są również dedykowane aplikacje na urządzenia z systemem Android oraz IOS. Są one łatwe i przyjemne w obsłudze i pozwalają na pełne sterowanie wszystkimi funkcjami centrali wentylacyjnej.
Zeskanuj kod QR i pobierz aplikację Komfovent Home:
 |
|
 |
|
| Funkcje automatyki C6 |
|
| Utrzymywanie temperatury powietrza nawiewanego | Jednostka automatycznie nawiewa powietrze o temperaturze ustawionej przez użytkownika |
| Utrzymywanie temperatury powietrza wywiewanego | Jednostka automatycznie nawiewa powietrze o temperaturze niezbędnej dla utrzymania ustawionej przez użytkownika temperatury powietrza wywiewanego |
| Utrzymywanie temperatury powietrza w pomieszczeniu | Jednostka dostarcza powietrze o temperaturze niezbędnej dla utrzymania wymaganej przez użytkownika temperatury w pomieszczeniu. Pomiar temperatury odbywa się poprzez czujnik temperatury w naściennym panelu sterowania |
| Zbalansowane regulowanie temperatury | Wartość temperatury powietrza nawiewanego zostaje określona automatycznie na podstawie bieżącej temperatury powietrza wywiewanego, tzn.. temperatura powietrza nawiewanego będzie miała taką samą wartość, jak powietrza wywiewanego |
| Sterowanie stałym strumieniem powietrza (CAV) | Jednostka utrzymuje stały wydatek powietrza nawiewanego i/lub wywiewanego bez względu na zmiany pojawiające się po stronie instalacji wentylacji |
| Sterowanie zmiennym strumieniem powietrza (VAV) 1 | Jednostka nawiewa i wywiewa ilość powietrza zgodną z bieżącym zapotrzebowaniem na wentylację pomieszczeń |
| Bezpośrednie sterowanie strumieniem powietrza (DCV) | Wydajność jednostki zmienia się na podstawie zewnętrznego sygnału sterującego |
| Regulacja wydajności nagrzewnicy wodnej | Jednostka reguluje wydajność nagrzewnicy wodnej za pomocą dedykowanych styków w automatyce. Funkcję można aktywować z poziomu panelu sterowania |
| Regulacja wydajności chłodnicy freonowej | Jednostka reguluje wydajność chłodnicy freonowej za pomocą dedykowanych styków w automatyce. Funkcję można aktywować z poziomu panelu sterowania |
| Programator tygodniowy | Możliwy jest wybór jednego z czterech fabrycznie ustawionych harmonogramów pracy urządzenia. W razie konieczności, programy można modyfikować |
| Harmonogram urlopowy | Użytkownik ma możliwość zaprogramowania okresów urlopowych. Wówczas jednostka nie będzie pracowała w sposób ciągły, a jedynie od czasu do czasu uruchomi się celem przewietrzenia pomieszczeń |
| Regulacja jakości powietrza 1 | Po podłączeniu dodatkowego czujnika jakości/wilgotności powietrza, wydajność jednostki regulowana będzie automatycznie. W ten sposób centrala gwarantuje optymalną wydajność przy minimalnym zużyciu energii |
| Praca na żądanie 1 | Jednostka uruchomi się, kiedy jakość powietrza w pomieszczeniu nie spełnia wartości nastawionej przez użytkownika |
| Odzysk chłodu | W okresie letnim jednostka odzyskuje chłód z powietrza wywiewanego z klimatyzowanych pomieszczeń |
| Funkcja utrzymywania temperatury | Funkcja ma na celu utrzymanie komfortowej temperatury w pomieszczeniu poprzez zmniejszenie ilości powietrza. Dzięki temu zapobiega się nadmiernemu przegrzaniu lub przechłodzeniu pomieszczeń |
| Free cooling | Gdy temperatura w pomieszczeniu jest wyższa od nastawionej, a temperatura zewnętrzna jest niższa, wówczas wymiennik ciepła przestaje pracować, a pomieszczenia schładzane są powietrzem zewnętrznym |
| Regulacja wydatku stykami zewnętrznymi | Ilość powietrza można ustalić za pomocą trzech zewnętrznych styków. Intensywność chłodzenia można przypisać każdemu stykowi osobno |
| Sterowanie za pomocą przeglądarki internetowej | Jeśli jednostkę podłączono do sieci wewnętrznej lub Internetu, możliwe jest sterowanie parametrami urządzenia za pomocą prostego interfejsu w przeglądarce internetowej na komputerze, lub za pomocą innego urządzenia mobilnego |
| Sterowanie za pomocą smartfona | Aplikacja Komfovent Home posiada taki sam interfejs jak fabryczny panel sterowania i pozwala użytkownikowi na nastawę parametrów pracy z dowolnego miejsca |
| Funkcje zabezpieczające |
|
| Wskazanie poziomu zabrudzenia filtrów | Wskazanie poziomu zabrudzenia filtrów określany jest w zależności od czasu i intensywności pracy jednostki. Jeśli zbliża się czas wymiany filtrów, użytkownik zostanie o tym poinformowany stosownym komunikatem |
| Regulacja układu wody | W urządzeniach z dodatkową nagrzewnicą/chłodnicą wodną zapewniono sterowanie pompy cyrkulacyjnej oraz siłownika zaworu mieszającego |
| Rozgrzanie i czyszczenie rotora | Aby uniknąć zabrudzenia niepracującego obrotowego wymiennika ciepła, jednostka okresowo wymusza jego pracę |
| Zabezpieczenie wymiennika ciepła przed przemarznięciem. | Jednostki z przeciwprądowym wymiennikiem ciepła wyposażone są we wstępną, elektryczną nagrzewnicę powietrza. Nagrzewnica załącza się, gdy występuje ryzyko przemarznięcia wymiennika, a jej moc jest regulowana płynnie, dzięki czemu urządzenie może pracować nawet przy niskich temperaturach zewnętrznych i niewielkim zużyciu energii elektrycznej |
| Wskazanie awarii wymiennika ciepła | W jednostkach wyposażonych zarówno w wymiennik przeciwprądowy jak i obrotowy sprawdzana jest sprawność temperaturowa odzysku ciepła. Jeśli wartość ta jest zbyt niska, użytkownik zostaje poinformowany stosownym komunikatem |
| Zabezpieczenie przed przemarznięciem wodnej nagrzewnicy powietrza. | Funkcja ma na celu zminimalizowanie ryzyka przemarznięcia nagrzewnicy wodnej podczas normalnej pracy centrali. W przypadku wyłączenia jednostki utrzymywany jest przepływ czynnika grzewczego |
| Zabezpieczenie przed przegrzaniem nagrzewnicy elektrycznej. | W przypadku wystąpienia ryzyka przegrzania nagrzewnicy elektrycznej, urządzenie automatycznie się wyłącza. Jeśli centrala zostanie wyłączona w trakcie pracy w trybie grzania, wentylatora będą pracować przez określony czas celem schłodzenia nagrzewnicy |
| Wskazanie zbyt niskiego przepływu powietrza. | Jeżeli centrala wentylacyjna nie uzyska zadanego poziomu przepływu powietrza w określonym czasie, urządzenie wyłącza się |
| Awaryjne wyłączanie w przypadku pożaru | Alarm pożarowy może być wywołany sygnałem zewnętrznym kiedy centrala podłączona jest do centrali pożarowej. Urządzenie wyposażone jest też w alarm wewnętrzny uruchamiający się kiedy temperatura wewnątrz centrali lub kanałach wentylacyjnych znacząco wzrasta |
| Awaryjne wyłączenie w przypadku osiągnięcia krytycznej temperatury | W przypadku uzyskania zbyt niskiej lub zbyt wysokiej temperatury powietrza nawiewanego, centrala wyłącza się automatycznie |
| Inteligentna autodiagnostyka | Funkcja sprawdza sterownik oraz wszystkie elementy centrali wentylacyjnej. Jeżeli wykryta zostanie usterka, urządzenie wyłącza się jednocześnie wyświetlając odpowiedni komunikat |
1 – funkcje wymagają dodatkowych akcesoriów. Akcesoria zamawiane oddzielnie.
