Nazwa
DH
Producent
Venture Industries
Opis

Elektryczne nagrzewnice kanałowe przystosowane w okrągłych kanałach wentylacyjnych.

    Informacje Ogólne Pliki do pobrania

Zastosowanie

Nagrzewnice DH są stosowane w systemach wentylacji mechanicznej nawiewnej gdzie:

  • jest potrzeba podniesienia temperatury w okresach zimowych,
  • utrzymania temperatury w pomieszczeniach na stałym poziomie,
  • w procesach technologicznych wymagających dostarczenia powietrza o stałej temperaturze.

Konstrukcja

  • montaż bezpośrednio w okrągłych kanałach wentylacyjnych o standardowych średnicach (100-400 mm)
  • elementy grzewcze ze stali nierdzewnej
  • podwójny układ zabezpieczenia przed przegrzaniem:
    • automatyczny (temp. +75°C)
    • z odblokowaniem ręcznym (temp. +85°C)

Uwaga

Nagrzewnice kanałowe powinny być dobierane tak, aby temperatura powietrza wylotowego nie przekraczała +400C. Prędkość przepływu powietrza przez nagrzewnice nie może być mniejsza niż 1,5 m/s.

Dane techniczne

Typ Ilość faz napięcie moc
max		 ilość elementów grzewczych średnica kanału szerokość wysokość głębokość
V W x mm mm mm mm
DH-100/03 S 1 230 300 1 100 380 195 105
DH-100/06 S 1 230 600 2 100 380 195 105
DH-100/09 S 1 230 900 3 100 380 195 105
DH-100/12 S 1 230 1200 4 100 380 195 105
DH-125/03 S 1 230 300 1 125 380 220 130
DH-125/06 S 1 230 600 2 125 380 220 130
DH-125/09 S 1 230 900 3 125 380 220 130
DH-125/12 S 1 230 1200 4 125 380 220 130
DH-160/05 S 1 230 500 1 160 380 255 165
DH-160/10 S 1 230 1000 2 160 380 255 165
DH-160/15 S 1 230 1500 3 160 380 255 165
DH-160/20 S 1 230 2000 4 160 380 255 165
DH-200/05 S 1 230 500 1 200 400 295 205
DH-200/10 S 1 230 1000 2 200 400 295 205
DH-200/15 S 1 230 1500 3 200 400 295 205
DH-200/20 S 1 230 2000 4 200 400 295 205
DH-200/25 S 1 230 2500 4 200 400 295 205
DH-200/30 T 3 400 3000 3 200 400 295 205
DH-200/30 B 2 400 3000 3 200 400 295 205
DH-200/45 T 3 400 4500 3 200 400 295 205
DH-200/50 B 2 400 5000 3 200 400 295 205
DH-200/60 T 3 400 6000 3 200 400 295 205
DH-200/60 B 2 400 6000 3 200 400 295 205
DH-250/05 S 1 230 500 1 250 400 345 255
DH-250/10 S 1 230 1000 2 250 400 345 255
DH-250/15 S 1 230 1500 3 250 400 345 255
DH-250/20 S 1 230 2000 4 250 400 345 255
DH-250/25 S 1 230 2500 5 250 400 345 255
DH-250/30 S 1 230 3000 6 250 400 345 255
DH-250/30 T 3 400 3000 3 250 400 345 255
DH-250/30 B 2 400 3000 3 250 400 345 255
DH-250/45 T 3 400 4500 3 250 400 345 255
DH-250/50 B 2 400 5000 3 250 400 345 255
DH-250/60 T 3 400 6000 3 250 400 345 255
DH-250/60 B 2 400 6000 3 250 400 345 255
DH-250/90 T 3 400 9000 6 250 400 345 255
DH-315/10 S 1 230 1000 2 315 400 410 320
DH-315/15 S 1 230 1500 3 315 400 410 320
DH-315/20 S 1 230 2000 4 315 400 410 320
DH-315/25 S 1 230 2500 5 315 400 410 320
DH-315/30 S 1 230 3000 6 315 400 410 320
DH-315/30 T 3 400 3000 3 315 400 410 320
DH-315/30 B 2 400 3000 3 315 400 410 320
DH-315/45 T 3 400 4500 3 315 400 410 320
DH-315/50 B 2 400 5000 3 315 400 410 320
DH-315/60 T 3 400 6000 3 315 400 410 320
DH-315/60 B 2 400 6000 3 315 400 410 320
DH-315/90 T 3 400 9000 6 315 400 410 320
DH-315/120 T 3 400 12000 6 315 400 410 320
DH-355/30 S 1 230 3000 3 355 440 450 360
DH-355/30 B 2 400 3000 3 355 440 450 360
DH-355/50 B 2 400 5000 2 355 440 450 360
DH-355/60 B 2 400 6000 3 355 440 450 360
DH-355/60 T 3 400 6000 3 355 440 450 360
DH-355/90 T 3 400 9000 3 355 440 450 360
DH-355/120 T 3 400 12000 6 355 440 450 360
DH-355/150 T 3 400 15000 6 355 440 450 360
DH-400/30 S 1 230 3000 3 400 440 495 405
DH-400/30 B 2 400 3000 3 400 440 495 405
DH-400/50 B 2 400 5000 2 400 440 495 405
DH-400/60 B 2 400 6000 3 400 440 495 405
DH-400/60 T 3 400 6000 3 400 440 495 405
DH-400/90 T 3 400 9000 3 400 440 495 405
DH-400/120 T 3 400 12000 6 400 440 495 405
DH-400/150 T 3 400 15000 6 400 440 495 405
DH-400/180 T 3 400 18000 6 400 440 495 405

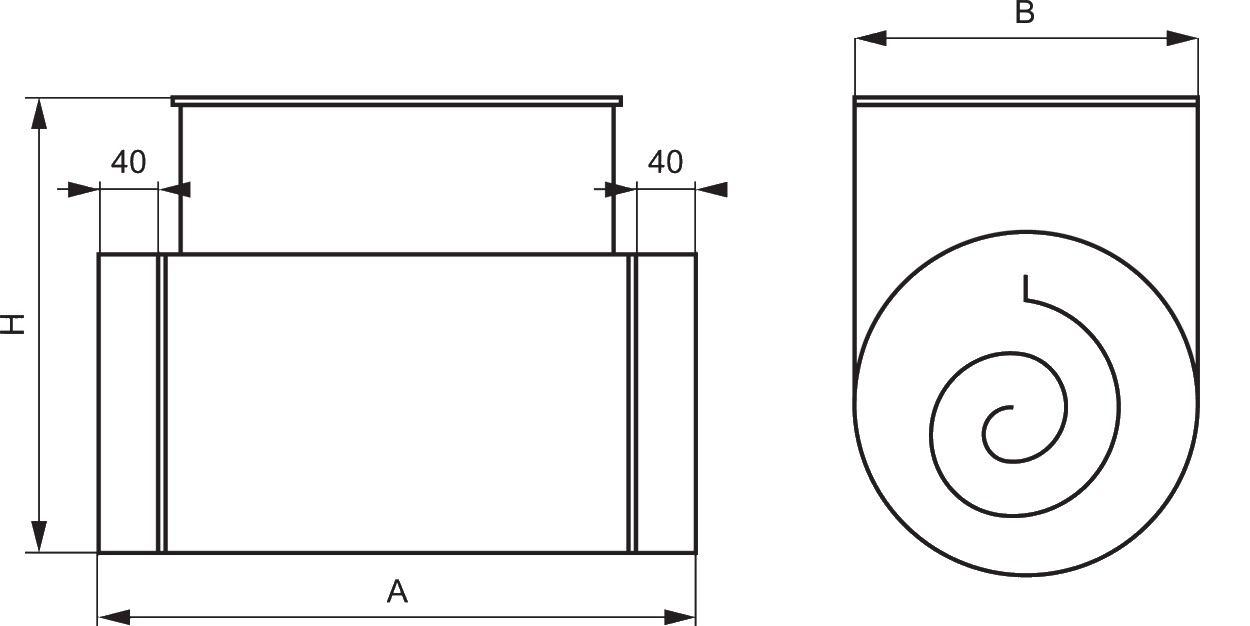

Wymiary



Typ A B H Średnica kanału
mm mm mm mm
DH-100/03 S 380 280 105 100
DH-100/09 S 380 280 105 100
DH-100/12 S 380 280 105 100
DH-125/03 S 380 280 105 125
DH-125/06 S 380 280 105 125
DH-125/09 S 380 280 105 125
DH-125/12 S 380 280 105 125
DH-160/05 S 380 280 105 160
DH-160/10 S 380 280 105 160
DH-160/15 S 380 280 105 160
DH-160/20 S 380 280 105 160
DH-200/05 S 400 300 105 200
DH-200/10 S 400 300 105 200
DH-200/15 S 400 300 105 200
DH-200/20 S 400 300 105 200
DH-200/25 S 400 300 105 200
DH-200/30 T 400 300 105 200
DH-200/30 B 400 300 105 200
DH-200/45 T 400 300 105 200
DH-200/50 B 400 300 105 200
DH-200/60 T 400 300 105 200
DH-200/60 B 400 300 105 200
DH-250/05 S 400 300 75 250
DH-250/10 S 400 300 75 250
DH-250/15 S 400 300 75 250
DH-250/20 S 400 300 347 250
DH-250/25 S 400 300 75 250
DH-250/30 S 400 300 75 250
DH-250/30 T 400 300 75 250
DH-250/30 B 400 300 75 250
DH-250/45 T 400 300 75 250
DH-250/50 B 400 300 75 250
DH-250/60 T 400 300 75 250
DH-250/60 B 400 300 75 250
DH-250/90 T 400 300 75 250
DH-315/10 S 400 300 75 315
DH-315/15 S 400 300 75 315
DH-315/20 S 400 300 75 315
DH-315/25 S 400 300 75 315
DH-315/30 S 400 300 75 315
DH-315/30 T 400 300 75 315
DH-315/30 B 400 300 75 315
DH-315/45 T 400 300 75 315
DH-315/50 B 400 300 75 315
DH-315/60 T 400 300 75 315
DH-315/60 B 400 300 75 315
DH-315/90 T 400 300 75 315
DH-315/120 T 400 300 75 315
DH-355/30 S 440 340 75 355
DH-355/30 B 440 340 75 355
DH-355/50 B 440 358 451 355
DH-355/60 B 440 340 75 355
DH-355/60 T 440 340 75 355
DH-355/90 T 440 340 75 355
DH-355/120 T 440 340 75 355
DH-355/150 T 440 340 75 355
DH-400/30 S 340 230 75 400
DH-400/30 B 440 340 75 400
DH-400/50 B 400 300 75 400
DH-400/60 B 400 300 75 400
DH-400/60 T 340 230 75 400
DH-400/90 T 340 230 75 400
DH-400/120 T 340 230 75 400
DH-400/150 T 340 230 75 400
DH-400/180 T 340 230 75 400
