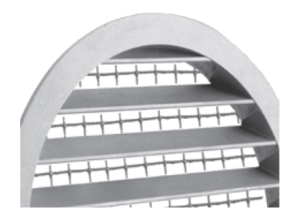

Czerpnia/wyrzutnia USAV w zależności od przeznaczenia stosowana jest jako czerpnia do instalacji nawiewnych bądź wyrzutnia do instalacji wywiewnych we wszystkich typach wentylacji.
Czerpnie/wyrzutnie USAV są zabezpieczone z jednej strony siatką z drutu ocynkowanego o średnicy 1mm oraz oczku 2×2 mm.
W innym wariancie USAV posiada siatkę o większych oczkach – 8×8 mm dla średnic do 125mm oraz 12x12mm dla średnic 150-500 mm.
Uwaga:
W przypadku montażu czerpni/wyrzutni USAV na zewnątrz budynku należy pamiętać, aby je zabezpieczyć przed oddziałowywaniem czynników zewnętrznych np. poprzez pomalowanie jej w kolorze elewacji.

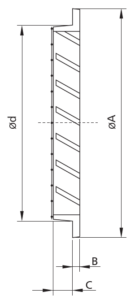

| Ød [mm] |
ØA [mm] |
B [mm] |
C [mm] |
F [m2] |
Waga [kg] |
| 80 | 100 | 5,0 | 15 | 0,0035 | 0,14 |
| 100 | 125 | 5,0 | 15 | 0,0044 | 0,16 |
| 125 | 150 | 5,0 | 15 | 0,0068 | 0,27 |
| 150 | 175 | 5,0 | 15 | 0,0098 | 0,32 |
| 160 | 185 | 5,0 | 15 | 0,0120 | 0,37 |
| 200 | 225 | 5,0 | 15 | 0,0200 | 0,65 |
| 250 | 275 | 5,0 | 15 | 0,0310 | 1,12 |
| 315 | 350 | 7,0 | 15 | 0,0470 | 1,90 |
| 400 | 430 | 1,0 | 50 | 0,0750 | 3,00 |
| 500 | 530 | 1,0 | 50 | 0,1180 | 5,50 |
