Czerpnia – wyrzutnia ścienna CWP

Produkt

CWP są stosowane na zakończeniach instalacji wentylacyjnych nisko i średniociśnieniowych jako czerpnia lub wyrzutnia powietrza. Konstrukcja kierownic kratki umożliwia ich zamykanie/otwieranie ręczne lub siłownikiem elektrycznym.
CWP mogą być instalowane w przegrodach budowlanych lub na zakończeniach przewodów wentylacyjnych. W CWP z nieruchomymi żaluzjami jest standardowo montowana siatka stanowiąca zabezpieczenie przed zanieczyszczeniami stałymi (liście) i ptakami.

Wykonanie
CWP są wyposażone w kierownice, które mogą być nieruchome lub ruchome – ustawiane ręcznie lub za pomocą siłownika elektrycznego. Kierownice ruchome są wyposażane w uszczelki PCV. W CWP z kierownicami nieruchomymi, dodatkowym zabezpieczeniem wnętrza instalacji wentylacyjnej jest aluminiowa siatka przeciw ptakom. CWP są standardowo wykonane z aluminium anodyzowanego na kolor naturalny. Na zamówienie możliwe jest lakierowanie na kolor RAL.

Sterowanie kierownicami ruchomymi.
Kierownice CWP mogą być ustawiane ręcznie lub za pomocą siłownika elektrycznego:

• Sterowanie ręczne – w tym wariancie wykonania kierownice ustawiane są za pomocą wspólnego cięgna sterującego umieszczonego w tylnej części kratki.
• Sterowanie zdalne – w tym wariancie wykonania kierowniceustawiane są za pomocą siłownika elektrycznego firmy Belimo typu: zamknij/otwórz, nastawa 3-pozycyjna lub ciągła (proporcjonalna 0-10V). Zasilanie 24V AC/DC lub230V AC.

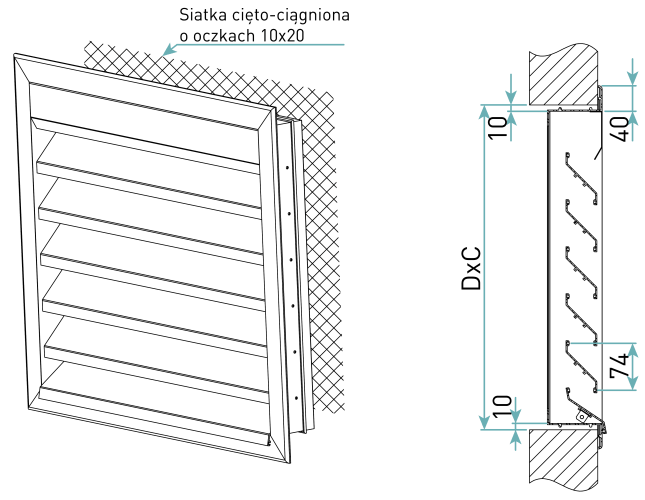

Wymiary

CWP może być wykonana w wymiarach mieszczących się w zakresie:
• szerokość C = 200 – 2500 mm
• wysokość D = W – 2000 mm, W=150 dla CWP-NR, W=215 dla CWP-RR, W=315 dla CWP-RS
